Utilisez les options dans le volet Edition > Projeter pour projeter des courbes sur un plan, ou des points sur une surface ou un maillage, en spécifiant l'axe de projection et les coordonnées.
Utilisez l'option Plan pour projeter les éléments suivants sur un plan à un point particulier le long d'un axe :
- éléments filaires
- points sur courbes, courbes composites et courbes de surface
- toutes les latérales et longitudinales sur surfaces
Pour projeter des éléments sur un plan :
- Sélectionnez quelques éléments.
- Sélectionnez Edition > Projeter > Courbe.
La boîte de dialogue Projeter les éléments s'affiche.
- Sélectionnez l'axe le long duquel vous voulez projeter.
- Dans la case Positionner sur l'axe, saisissez les coordonnées du plan le long de l'axe.
- Si vous voulez conserver une copie de l'élément d'origine, sélectionnez Conserver une copie.
- Cliquez sur OK pour projeter les éléments sur le plan défini.
Pour projeter des points le long de l'axe principal sur des surfaces :
- Assurez-vous que l'axe principal de l'espace de travail actuel pointe dans la bonne direction.
- Sélectionnez les points et les surfaces.
- Cliquez sur Edition > Projeter > Points.

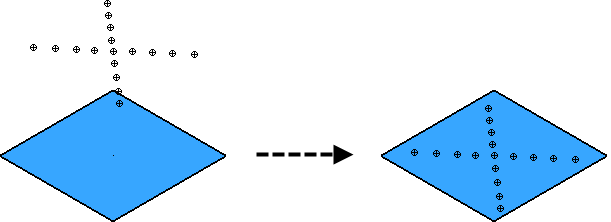

Les points sont projetés sur la surface le long de l'axe principal :
