Jointure de surfaces

La jointure de surfaces est une méthode pour fermer des petites discontinuités entre surfaces et les courbes. Elle déplace les points sur une courbe de surface source, sur un élément cible, qui peut être une surface, une courbe de surface ou une courbe filaire.

Pour joindre une surface :

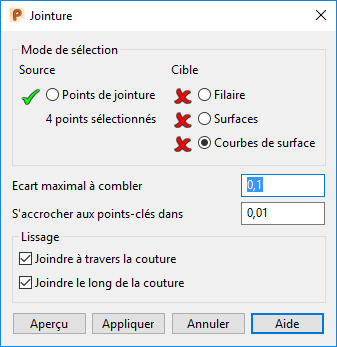

1. Cliquez sur Outils de surface > Modifier > Editer courbes > Coudre pour afficher la boite de dialogue Jointure :



2. Utilisez les options sur la boite de dialogue comme ceci :

   Mode de sélection

   • Source — Sélectionnez l'option Points de jointure, puis cliquez sur les points de l'élément source que vous voulez joindre.
   Remarque : Si vous voulez joindre une sélection de points sur la courbe, cliquez sur ces points en maintenant les touches Ctrl ou Maj pour ajouter ou retirer les points de la sélection. Les points sélectionnés sont mis en surbrillance. Si aucun point n'est sélectionné, tous les points de la courbe sont alors joints.
   • Cible — Sélectionnez le type d'élément cible sur lesquels vous voulez joindre les points, puis cliquez sur la cible dans la fenêtre graphique.
   Remarque : Vous ne pouvez pas utiliser des cibles qui contiennent un mélange de surfaces et de courbes, étant donné que chaque entité possède ses propres options de jointure.
   Conseil : Quand vous jointez sur une surface, vous pouvez éditer les angles tangents le long de la courbe de la surface source, pour faire correspondre ceux de la surface cible.
   • Ecart maximal à combler — Spécifiez la taille de l'écart le plus grand à combler. Si le point de jointure doit se déplacer d'un distance supérieure à cette valeur, alors le point n'est pas déplacé sur la cible.
   • S'accrocher aux points-clés dans — Cette valeur détermine si un point de jointure s'accroche sur un point-clé de la cible.

     Si la cible est une courbe de surface, le point de jointure peut s'accrocher au point-clé qui ne se trouve pas nécessairement sur la courbe de surface cible.

   Lissage — Utilisez ces options pour joindre la surface lisse de façon lisse sur la surface ou sur la courbe de surface cible, en utilisant la couture, où la courbe sélectionnée de la surface source rencontre la cible.

   • Joindre à travers la couture — Lisse la courbe sélectionné sur la cible, dans la direction opposée de la courbe sélectionnée sur la cible.
   • Joindre le long de la couture — Lisse la courbe sélectionné sur la cible, dans la même direction que la courbe sélectionnée sur la cible.

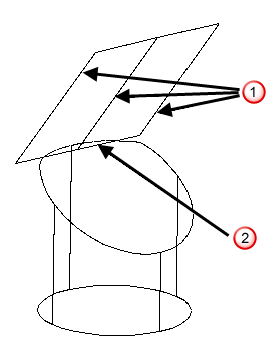

     Par exemple, les courbes à travers et le long de la surface de jointure sont montrées ci-dessous :

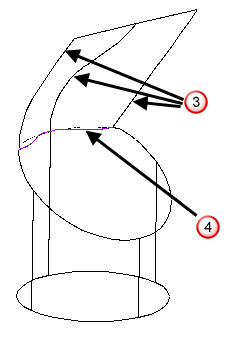

     Si Joindre à travers la couture est sélectionné, les courbes à travers la surface joignent la surface cylindrique en douceur , mais la courbe le long de la surface ne joint pas la surface en douceur :

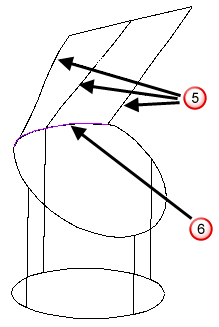

     Si Joindre le long de la couture est sélectionné, les courbes à travers la surface ne joignent pas la surface cylindrique en douceur , mais la courbe le long de la surface joint la surface en douceur :

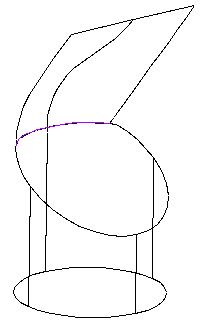

     Si ces deux options sont sélectionnées, les courbes le long et à travers la surface joignent en douceur :



   • Aperçu — Affiche la surface jointe comme étant définie par les réglages sur la boite de dialogue. Continuez de changer les réglages jusqu'à ce que vous soyez satisfait de l'aperçu de la surface jointe.
3. Cliquez sur Appliquer pour enregistrer les changements. Chaque point de jointure est déplacé sur la position la plus proche de la surface ou de la courbe cible.
4. Cliquez sur Annuler pour fermer la boite de dialogue. Tout changement non-appliqué est perdu.
