Vous pouvez créer des courbes des dépouilles à partir des surfaces, des solides et des composants. Une courbe de dépouille est utilisée pour créer une surface de dépouille.

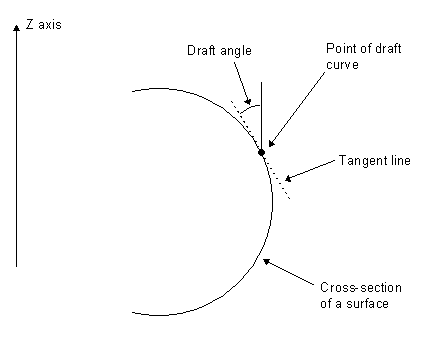

Les points de la courbe de dépouille sont déterminés le long de la surface. Les points sont pris a des positions sur la surface où la tangente fait des angle de dépouille avec l'axe normale au plan principal, comme montré ci-dessous :
Les courbes de dépouille sont créées de la même façon sur les solides et les composants.
Pour créer des courbes de dépouille :
- Sélectionnez les surfaces, les solides et les composants.
- Cliquez sur Filaire > A partir de la sélection > Courbe de dépouille.
- Utilisez la boite de dialogue Dépouille pour modifier la courbe de dépouille :
Angle de dépouille — Entrez l'angle de dépouille.
Créer en tant que courbe composite — Cochez cette case pour créer les courbes de dépouille en tant que courbes composites. Décochez-la pour les créer en tant que courbes filaires. La couleur des courbes filaires est la même que pour les surfaces sous-jacentes.
- Cliquez sur OK pour générer les courbes de dépouille.
