Mesure d'angles

Pour mesurer des angles en utilisant la calculatrice :

1. Cliquez sur le bouton Calculatrice sur la barre d'état.
2. Cliquez sur le bouton Mesurer un angle direct ou Mesurer un angle indirect pour mesurer l'angle direct ou indirect.
3. Mesurez l'angle d'un des types d'élément suivants, comme décrit ci-dessous :
   • Une ligne :

     Positionnez le curseur sur la ligne pour afficher l'angle direct et l'angle indirect (le type d'angle non-sélectionné est affiché entre parenthèses).



     Cliquez sur la ligne dans la même position pour entrer le type d'angle sélectionné dans la boite de dialogue Calculatrice.

   • Entre deux lignes :

     Angle direct Angle indirect

     Sélectionnez une ligne puis l'autre ligne. La valeur du type d'angle sélectionné est entrée dans la boite de dialogue Calculatrice.

     Remarque : Vous pouvez mesurer l'angle entre les deux lignes qui ne se trouvent pas sur le même plan, mais qui aurait pu se croiser dans l'espace. L'angle est mesuré entre les extrémités de deux lignes qui se trouvent loin de l'intersection et est basée sur le plan dans lequel les lignes pourrait se croiser. Si vous sélectionnez deux lignes qui ne se croiseraient pas dans l'espace, l'angle est calculé quand une ligne est une position sont sélectionnées (voir ci-dessous), en utilisant la première ligne et la position sélectionnée sur la seconde ligne.
   • Arcs :

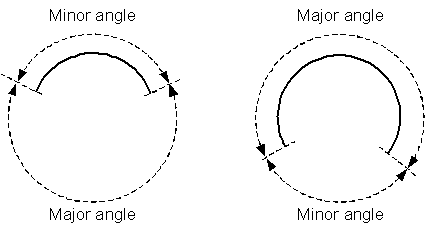

     Les angles directs et indirects sont des intervalles du secteur de l'arc et du secteur manquant de l'arc, comme montré ci-dessous :

     Positionnez le curseur sur l'arc pour afficher l'angle direct et l'angle indirect (le type d'angle non-sélectionné est affiché entre parenthèses):

     Cliquez sur l'arc pour entrer la valeur du type d'angle sélectionné dans la boite de dialogue Calculatrice.

   • Entre une ligne est une position spécifiée :

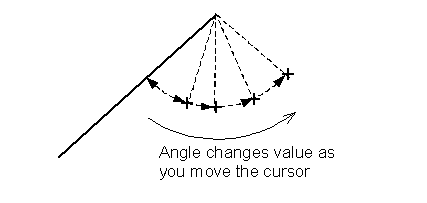

     Sélectionnez une ligne. Un angle élastique s'affiche de l'extrémité sélectionnée de la ligne au curseur. Quand vous déplacez le curseur, l'angle élastique change :

     Utilisez cet angle comme d'un guide pour déterminer l'angle que vous voulez mesurer.

     Cliquez sur une position pour entrer la valeur du type d'angle sélectionné dans la boite de dialogue Calculatrice.

     Remarque : L'angle est calculé dans le plan créé par les deux extrémités de la ligne et par la position.
   • En utilisant trois points :

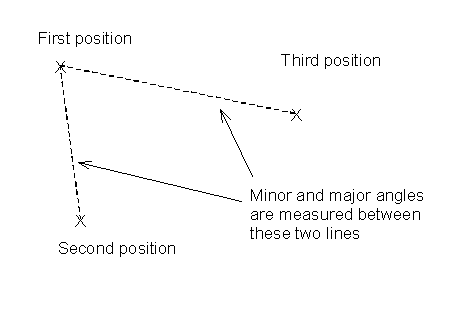

     Spécifiez trois positions pour définir deux lignes, comme montré ci-dessous. Les angles direct et indirect sont mesurés entre ces deux lignes :

     Quand vous cliquez sur la première position, un angle élastique s'affiche de la position au curseur. Utilisez ceci comme d'un guide et sélectionnez la seconde et la troisième position. La valeur de l'angle sélectionné est entrée dans la boite de dialogue Calculatrice quand vous cliquez sur la troisième position.

     Remarque : L'angle est calculé dans le plan créé par les deux extrémités de la ligne et par la position.
