L'arborescence de solide contient l'historique des opérations de solide effectuées sur le solide. Chaque opération de solide est définie comme une feature sur le solide.
L'arborescence de solide est créée automatiquement quand vous ajoutez une forme de solide à un solide.
Par exemple :

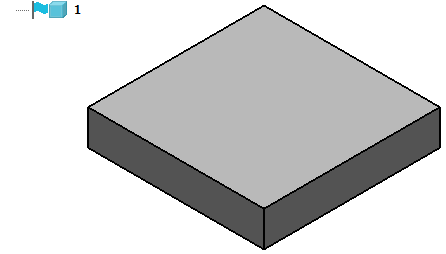

- Créez un bloc solide.
Il est automatiquement ajouté à l'arborescence de solide. L'arborescence est cachée par défaut.
- Cliquez sur Outils de solide > Etat > Explorateur pour afficher l'arborescence de solide dans la fenêtre de l'explorateur.

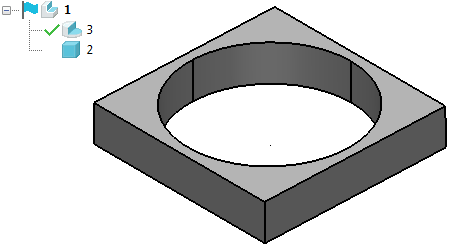

- Ajoutez une forme de découpe au solide.
La forme de découpe est affichée dans l'arborescence, le bloc au bas de l'arborescence pour montrer que le solide a été créé à partir d'un bloc primitif.
Les formes sont montrées en ordre chronologique dans l'arborescence. Le plus récent appliqué est montré en haut et le plus tôt en bas.

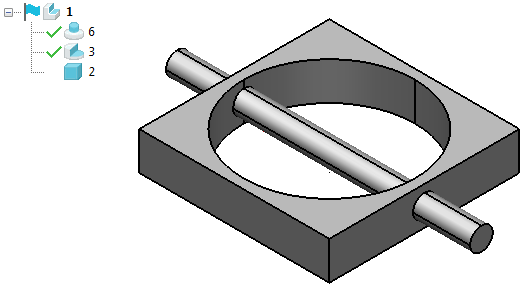

- Ajoutez un bossage au solide.
La feature de bossage apparaît au-dessus de la forme de coupe.
Les icônes suivantes peuvent être affichées dans l'arborescence de solide :
- Solide avec historique
- Solide général sans historique
- Solide actif
- Solide inactif
- Extrusion ou forme de solide extrudé
- Solide de révolution ou forme de solide de révolution
- Bloc primitif ou forme de bloc primitif
- Sphère primitive ou forme de sphère primitive
- Cylindre primitif ou forme de cylindre primitif
- Cône primitif ou forme de cône primitif
- Tore primitif ou forme de tore primitif
- Forme d’addition
- Forme de soustraction
- Forme d'intersection
- Forme de découpe
- Forme de bossage
- Forme de perçage
- Perçage rapide
/
- Forme de poche/saillie
- Forme de coque
- Forme d'épaississement
- Forme de relief
- Forme de raccord
- Forme de chanfrein
- Forme de nervure
- Forme d'enroulement
- Forme de sculpture
- Forme effacée
- Forme restaurée
- Forme effacée par erreur
- Différer la mise à jour
- Forme de groupe
- Forme de motif
- Face éditée
- Non-reconnue Ceci est utilisé pour indiquer que la feature n'est pas reconnue par la version de PowerShape. Elle est affichée dans l'arborescence de forme quand vous créez un modèle dans une version future de PowerShape qui contient un nouveau type de forme, puis ouvrir ce modèle dans une version antérieure du logiciel qui ne peut pas reconnaître le nouveau type de forme. Quand l'arborescence est rejouée, une forme non-reconnue est effacée par erreur.
- Formes associées cachées dans l'arborescence
- Formes associées visibles dans l'arborescence
