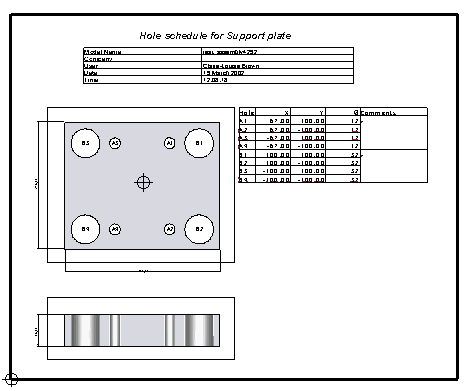

Vous pouvez créer automatiquement des tableaux détaillés de dessins de perçage à partir d'un assemblage. Vous pouvez créer des tableaux de perçage pour une conception de base de moule comme celui ci-dessous :
- Cliquez sur Mise en plan > Dessin > Dessins de composant. La boite de dialogue Dessin de composant s'affiche.
- Définissez les options dans la boite de dialogue si nécessaire.
- Cliquez sur OK
Un dessin est créé pour chaque plaque dans l'assemblage, contenant :
- Deux vues de la plaque : de dessus et de côté
- Les dimensions de la plaque (pour moules uniquement)
- Un tableau de perçage et des étiquettes
Vous pouvez personnaliser les dessins en utilisant le modèle template appelé component_drawing_template.psmodel.
