Remarque : Ceci est une fonctionnalité spécialisée pour les dessins de composants utilisés dans Toolmaker.
Vous pouvez effectuer les changements suivants aux templates de dessin de composant :

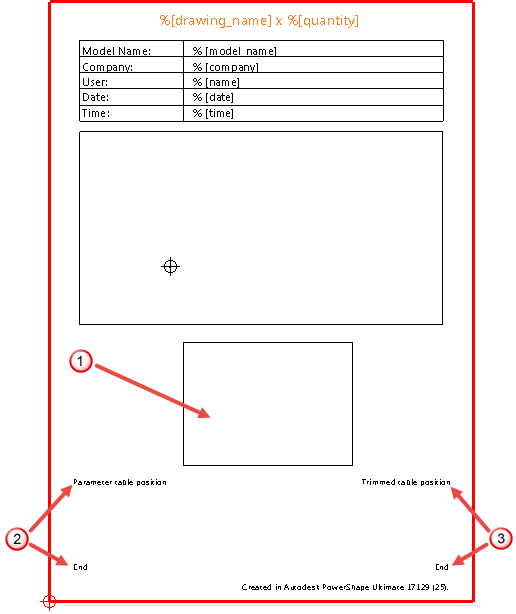

- Si le template comporte une vue appelée Vue Bitmap, alors le dessin du composant est placé à la position de vue Bitmap, indiquée par
dans l'image ci-dessous.Vous pouvez créer plusieurs vues en ajoutant un suffixe au nom de la vue. Par exemple Vue Bitmap, Vue Bitmap_2. Le template ci-dessus est fourni pour une seule vue, donc dans ce cas, la vue Bitmap est placée sur la dessin. Vue Bitmap_1 et Vue Bitmap_2 sont placés sur un nouveau dessin.
- Si un texte existe, qui commence par Parameter table position, alors le tableau de paramètre est placé à cet endroit. Dans le template montré ci-dessous, ceci est indiqué par
. La hauteur maximale du tableau peut être donnée en ayant End comme partie finale de l'élément de texte. - Pour des composants avec un paramètre de longueur relimitée, un tableau des longueurs relimitées est produit si un texte existe, qui commence par Trimmed table position. Dans le template ci-dessus, ceci est indiqué par
dans l'image montrée ci-dessous. - Si un template de dessin existe ayant le même nom que le composant, ce dessin est utilisé. Par exemple, si un dessin appelé Plaque d'éjection existe dans le modèle de template, alors toutes les plaques d'éjecteur utilisent ce dessin. Il y peut y avoir plusieurs dessins liés (par exemple, Plaque d'éjection_1, Plaque d'éjection_2), auquel cas, le dessin qui donne la meilleur vue, en terme d'échelle, est affiché.
