Cette option vous permet de vérifier si une conception de moule comporte des zones en contre-dépouille. Les zones en contre-dépouille montrent là où il sera difficile de séparer la pièce du moule.
En utilisant l'ombrage de contre-dépouille, vous pouvez aider à réduire les coûts, parce que vous pouvez vérifier si le modèle comporte des zones en contre-dépouille avant la fabrication du modèle. Si une zone en contre-dépouille est trouvée, les surfaces peuvent être ajustées pour les retirer.
L'ombrage de contre-dépouille visualise l'angle de dépouille en tout point sur la surface. L'angle de dépouille est mesuré entre la normale de surface et le plan de joint. Le plan de joint est le plan XY de l'espace de travail actuel.
Supposons que nous avons la conception de moule suivante :
Nous pouvons utiliser l'ombrage de contre-dépouille pour montrer les zone où il sera difficile ou impossible d'extraire notre outil de moulage :
- Définissez l'angle de dépouille minimum requis en utilisant la case de texte Angle de dépouille de la page Analyse de la boite de dialogue d'options.
La boite de dialogue Options s'affiche en choisissant Fichier > Options > Options d'application.
- Cliquez sur Visualisation > Ombrage > Contre-dépouille.
Le modèle est maintenant ombré en trois couleurs pour montrer les zones en contre-dépouille :
Rouge — Cela vous avertit que la zone sera en contre-dépouille, parce que l'angle de dépouille sur le modèle est inférieur à l'angle minimum requis.
Jaune — Cela vous avertit d'une possible contre-dépouille, parce que l'angle est supérieur à l'angle minimum requis, mais est dans un angle d'avertissement donné.
Vert — Cette zone n'est clairement pas en contre-dépouille.

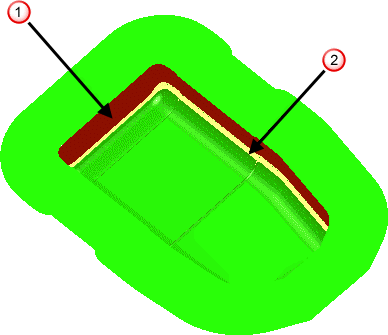

Notre moule est ombré comme ceci :
Ajustez les surface en rouge
(et éventuellement en jaune
) pour éviter les contre-dépouille.
