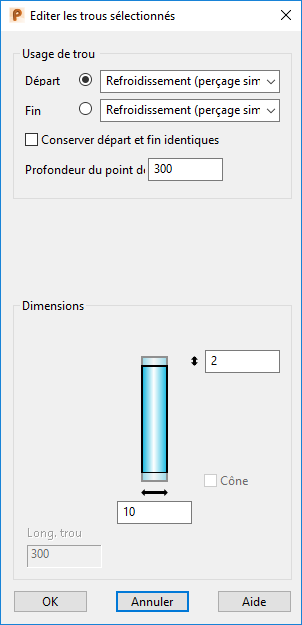

Cette boite de dialogue définit le type de trous qui est utilisé par un canal de refroidissement.
Si vous éditez plusieurs trous, les valeurs dans la boite de dialogue sont pour un des trous dans la liste de sélection. Si vous spécifiez une valeur incorrecte pour un trou en particulier, ce trou n'est pas mis à jour mais les autres le sont.
Utilisation du perçage :
- Sélectionnez le type de trou utilisé dans le canal de refroidissement dans le liste déroulante. Si le canal de refroidissement est un trou débouchant, vous définissez les extrémités des trous en sélectionnant les options Départ et Fin :
- Départ — Spécifie le type de trou pour le départ du trou. Sélectionnez le type de trou. Les dimensions pour le trou sont affichées.
Si le canal de refroidissement n'est pas un trou débouchant, l'option Départ définit le trou.
Pour définir les dimensions pour le départ du trou, assurez-vous que le bouton sur la gauche soit sélectionné. Les dimensions pour le trou sont affichées.
- Fin — (Disponible uniquement pour les trous débouchant) Cela spécifie le type de trou pour la fin du trou débouchant. Sélectionnez le type de trou. Les dimensions pour le trou sont affichées.
Pour définir les dimensions pour la fin du trou, sélectionnez le bouton sur la gauche. Les dimensions pour le trou sont affichées.
L'assistant de refroidissement utilise tous les types de perçages disponibles et appropriés, pour vous permettre de définir les diamètres et profondeurs de perçage, de taraudage, de pré-perçage et de lamage.
- Départ — Spécifie le type de trou pour le départ du trou. Sélectionnez le type de trou. Les dimensions pour le trou sont affichées.
- Conserver départ et fin identiques — (Disponible uniquement pour les trous débouchant) Si cette option est sélectionnée et que vous changez une dimension de n'importe quel trou, la dimension de l'autre trou change aussi.
Si cette option est désélectionnée, les changements ne s'appliquent qu'à l'extrémité qui est actuellement sélectionnée.
- Prof. point séparation — (Disponible uniquement pour les trous débouchant) Ceci est une position le long du départ du trou où la fin du trou le joint.
Dimensions :
- Pour chaque type de trou, une image d'un trou est donnée avec des cases pour changer des dimensions en particulier.
Pour chaque type de trou, vous pouvez définir différentes dimensions. L'explication est similaire pour chaque trou :
Si vous voulez définir les dimensions pour le départ du trou, sélectionnez le bouton à côté de Départ. De la même façon, si vous voulez définir les dimensions pour la fin du trou, sélectionnez le bouton à côté de Fin.
Vous pouvez changer la taille du trou en entrant des valeurs dans les cases de dimension. Pour les trous taraudés, vous pouvez également changer les tailles en sélectionnant différentes options de standard et de taille.
La marge de sécurité est la longueur au-dessus du trou qui s'assure que le trou coupe correctement la plaque du moule lors du perçage :
La marge de sécurité est automatiquement ajoutée au départ de chaque trou. Si le trou coupe droit à travers la plaque du moule, la marge de sécurité est également ajoutée à la fin du trou.
- Cône — Cela ajoute un cône au bout du trou.
- Long. trou — Ceci est la longueur du trou. Vous ne pouvez pas éditer cette longueur ici. Pour la changer, vous devez changer la longueur de la ligne de disposition.
- Dépassement — Les trous sont étendues de cette longueur pour s'assurer qu'ils croisent les plaques du moule. Cette valeur n'est pas ajoutée aux trous qui traversent une plaque du moule.
Détails de taraudage :
Utilisez cette zone pour définir les détails de taraudage du trou. Vous pouvez définir le standard et la taille du trou en utilisant ces options.
- Standard — Sélectionner le nom du standard. Si vous entrez vos propres valeurs, sélectionnez Perso..
- Taille — Sélectionnez la taille.
- Profondeur de taraudage — Saisissez une valeur de profondeur.
- Diamètre de taraudage — Saisissez une valeur de diamètre.
- Diamètre de pré-perçage pour taraudage — Saisissez un diamètre de pré-perçage.
- Pas de taraud — (Disponible uniquement pour un taraudage perso) Saisissez une valeur de pas.
OK — Accepte les changements du trou et ferme la boite de dialogue.
