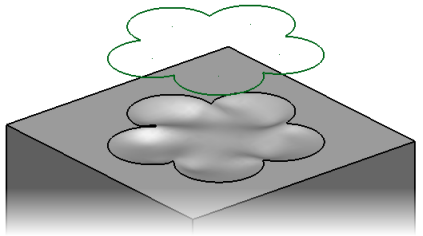

Vous pouvez créer un relief en utilisant le filaire pour enrouler un solide.
Le filaire est projeté dans un solide, le long de la normale à la surface du solide. Le solide est alors mis en relief dans la zone comprise dans le filaire.
Pour créer un relief de solide :

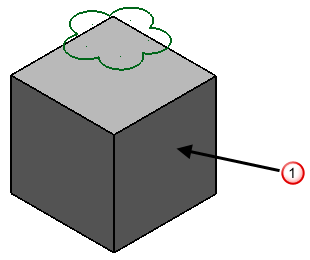

- Assurez-vous d'avoir un solide actif
.

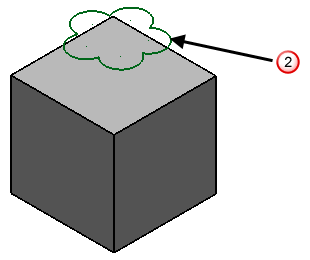

- Sélectionnez une structure filaire fermée
.
Sinon, déplacez le curseur pour sélectionner un solide inactif et le filaire fermé.

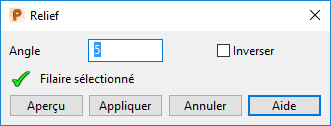

- Cliquez sur Solide > Forme > Relief pour afficher la boite de dialogue Relief :
- Entrez un angle. Cet angle définit la quantité de relief sur le solide.
- Sélectionnez Inverser pour inverser le relief dans le solide.
- Cliquez sur un des boutons suivants :
- Aperçu pour afficher le relief sur le solide en utilisant le filaire sélectionné. Vous pouvez changer les paramètres sur le dialogue ou le filaire sélectionné jusqu'à ce que vous soyez satisfaits de l'aperçu du solide.

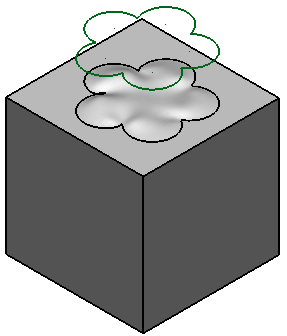

- Appliquer pour créer un relief dans le solide. La boite de dialogue reste a l'écran pour vous permettre de sélectionner plus de filaire et continuer à créer du relief. Une icône de forme de relief
représentant l'opération apparaît dans l'arborescence de formes de solides.
