Vous pouvez inspecter un solide, une surface ou un composant et afficher les données d'inspection suivantes :
- Coordonnées
- Normale de surface
- Angle de dépouille — Mesuré du plan principal jusqu'à la normale du point sur la surface sous le curseur.
- Courbure — Vous pouvez afficher la courbure :
- en valeurs maximum et minimum
- en valeurs le long des directions paramétriques T ou U
- en rayon ou courbure
en sélectionnant le type de courbure et les options Afficher comme sur la page Analyse de surface de la boite de dialogue d'options.
Pour afficher des données d'inspection :

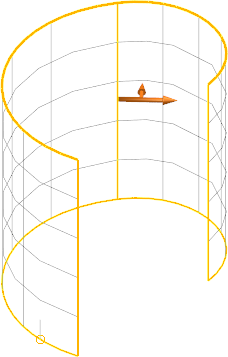

- Sélectionnez un solide, une surface ou un composant. Par exemple :
- Cliquez sur Visualisation > Outils > Inspection de surface.
- Cliquez sur une position de la surface sélectionnée. La flèche de normale de surface apparaît, et les valeurs d'angle de dépouille et de courbure de la position sont affichées sous le curseur :
- Sélectionnez Fichier > Options > Options d'application > Outils > Analyse et utiliser la page Analyse de surface pour spécifier les données qui sont affichées.
- Faites-glisser le curseur sur la surface pour afficher les données à différentes positions.
Si plusieurs éléments sont sélectionnés, vous pouvez faire glisser le curseur d'un élément à un autre.
- Pour capturer des données d'inspection de surface, maintenez le bouton de gauche de la souris et appuyez sur Entrée. Répétez pour capturer des données pour plusieurs positions.
- Cliquez sur Visualisation > Outils > Inspection de surface pour désactiver le mode d'inspection de surface.
- Sélectionnez l'option Coller dans n'importe quel éditeur de texte pour coller les données capturées.
Remarque : Les données ne peuvent pas être collées tant que le mode d'inspection n'est pas désactivé.
Conseil : Vous pouvez sélectionner plus d'un élément.
