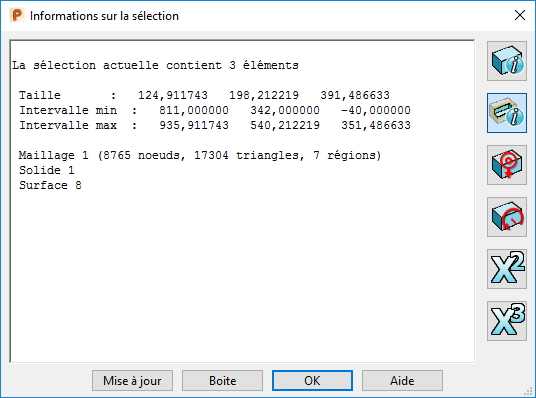

Utilisez l'option Accueil > Sélection > Informations pour afficher des informations à propos des éléments sélectionnés dans la boite de dialogue Informations sur la sélection :
De même que des informations de base à propos des éléments sélectionnés, les informations suivantes sont affichées :
- Si l'objet est une surface, des informations plus détaillées seront données sur des sous-sélections (tel que des courbes ou des points-p).
- Si un groupe d'objets est sélectionné, la boite de dialogue vous indique combien d'objets sont sélectionnés ainsi que le nom et le type de chaque objet.
- La taille du cadre de sélection contenant les éléments et les coordonnés minimum et maximum du cadre de sélection.
- Informations à propos de n'importe quel objet sélectionné qui est mal-relimité.
- Le centre de gravité pour une sélection multiple de composants.
Les boutons suivants vous permettent de voir des informations supplémentaires :
Basculez vers les informations détaillées. Quand un seul solide est sélectionné, les noms des faces et des formes du solide actuel sont affichés.
Activez/désactivez les informations du sous-élément.
Activez/désactivez le centre de gravité.
Activez/désactivez le moment d'inertie.
Activez/désactivez l'affichage de la superficie de la sélection.
Activez/désactivez l'affichage du volume de la sélection pour afficher le volume de sélection.
Mettre à jour — Changez la sélection d'objets et cliquez sur Mettre à jour pour mettre à jour les informations sur la nouvelle sélection.
Boite — Affiche un volume capable autour de la sélection actuelle. Si un volume capable est déjà affiché, cela la masque. Vous pouvez créer un volume capable autour de la sélection actuelle en utilisant l'option Volume capable dans Filaire > Créer > Ligne > Volume capable.
OK — Ferme la boite de dialogue. Tout volume capable est effacé.
