Relimitation de power-forme

1. Cliquez sur Assistants > Mode > Toolmaker On/Off pour activer le mode Toolmaker.

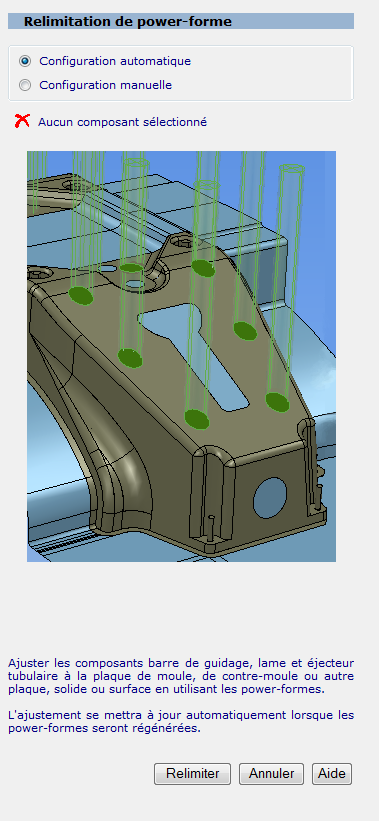

2. Cliquez sur Assistants > Modifier les moules > Relimitation de power-forme.

   La page Relimitation de power-forme s'affiche.

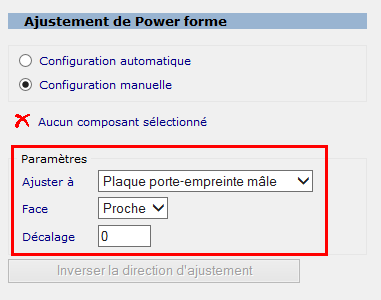

3. Sélectionnez Configuration manuelle si vous voulez spécifier les paramètres à utiliser pour la relimitation des broches. La zone de paramètres s'affiche



   1. Dans la liste Relimiter à, choisissez une option pour spécifier la plaque :

      Plaque de contre-moule (disponible quand la broche-noyau, le manchon ou la broche d'éjection sont sélectionnés)

      Plaque de moule (disponible quand la broche-noyau ou la broche-retour est sélectionnée)

      Composant sélectionné

      Solides / surfaces sélectionnés

   2. Dans la liste Face, choisissez la face de la plaque à relimiter :

      Proche

      Loin

      Si vous sélectionnez des composants avec différentes fonctions (par exemple, un éjecteur ou une broche de retournement), la liste déroulante Relimiter à contient toutes les options (Plaque de contre-moule, Plaque de moule, Plaque sélectionnée, Solide / surfaces sélectionnés). Quand vous cliquez sur Relimiter, une boite de dialogue vous demande de confirmer si vous voulez appliquer la relimitation à toutes les broches sélectionnées.

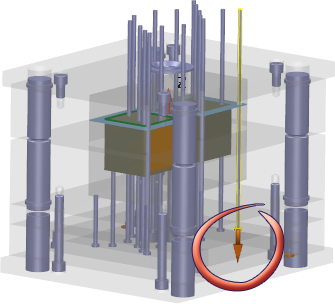

   3. Cliquez sur Inverser la direction de relimitation si vous voulez changer la direction de relimitation pour les composants sélectionnés dans le modèle. La direction de relimitation pour les composants sélectionnés est indiqué par une flèche.

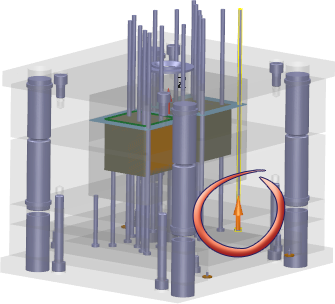

      Vous pouvez changer la direction de relimitation pour un composant en cliquant sur la flèche.



4. Cliquez sur Relimiter pour appliquer les changements quand vous générez la power-forme.
   Remarque : Pour annuler les opérations de relimitations, cliquez sur sur la barre d'outils d'accès rapide.
   Conseil :

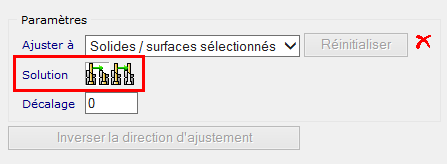

   • Quand vous relimitez une surface, les boutons de solution vous assurent que la bonne partie de la broche est laissée dans le modèle.



Conseil : En utilisant une relimitation de l’éjecteur, la profondeur du trou ajusté est mesurée à partir du point le plus bas de la région relimitée de l'éjecteur. Cela permet aux trous d'avoir une profondeur suffisante quand ils sont relimités à une face 3D raide.
