L'option Placer place une courbe entre deux points sur un seul élément ou sur des éléments distincts. La courbe est copiée à partir d'un élément filaire sélectionné.
Pour placer le filaire entre deux points :
- Cliquez sur Edition > Aligner > Placer.

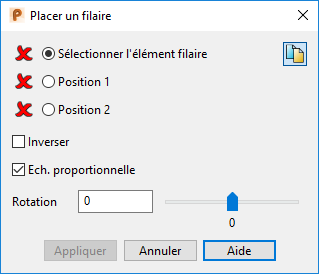

Deux points sont affichés sur l'élément filaire sélectionné et la boite de dialogue Courbe de position s'affiche :
- Sélectionnez l'élément filaire que vous voulez placer :
Vous pouvez utiliser n'importe quelle courbe ou ligne.
- Sélectionnez Position 1, la première position sur un élément où vous voulez faire toucher la nouvelle courbe :
- Sélectionnez Position 2, la seconde position sur un élément où vous voulez faire toucher la nouvelle courbe :
- Utilisez les autres options pour ajuster la position de la courbe :
- Sélectionnez Inverser la courbe pour inverser la nouvelle courbe.
- Sélectionnez Conserver pour conserver le filaire d'origine. Désélectionnez pour effacerle filaire d'origine.
- Sélectionnez Echelle proportionnelle pour redimensionner la nouvelle courbe en conservant son ration de largeur/hauteur.
- Rotation vous permet de spécifier un angle de rotation, ou vous pouvez utiliser le curseur pour faire pivoter la nouvelle courbe. La courbe pivote entre les deux points.
L'exemple ci-dessous montre la courbe pivotée de -90
.
- Cliquez sur Appliquer pour créer la nouvelle courbe avec les options spécifiées.
