Le type de relation détermine la relation entre les liaisons sur les deux composants dans l'assemblage.
Il y a trois options :
- Coïncident
- Angulaire/Parallèle
- Perpendiculaire

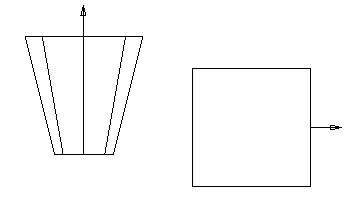

Dans l'exemple 2D ci-dessous :
est le composant principal
est le composant secondaire
montre les liaisons planes sélectionnées
Le composant secondaire est positionné en utilisant la liaison du composant principal.

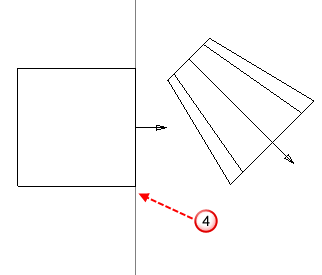

Dans l’exemple, le composant principal comporte une liaison plane. Le plan de la liaison est utilisé pour positionner le composant secondaire. La ligne qui représente le plan est indiquée par
:
Coïncident — Le composant secondaire est positionné de telle sorte que sa liaison soit coïncidente avec la liaison du composant principal.

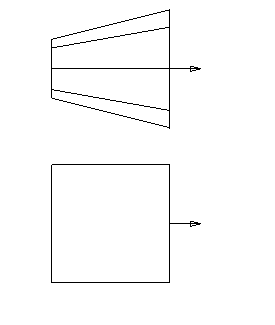

Dans l’exemple, le composant secondaire est positionné de telle sorte que sa liaison plane se trouve dans le même plan que celui du composant principal.
Vous pouvez positionner le composant secondaire de telle sorte que sa liaison soit à une distance de la liaison du composant principal. Entrez une distance ou utilisez l’outil de mise à l’échelle angle/distance pour définir une distance.

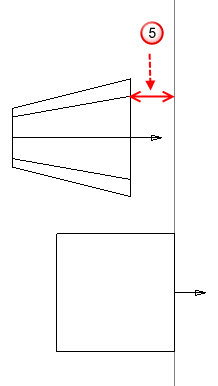

Dans l’exemple, le composant secondaire est positionné de telle sorte que sa liaison plane soit à une distance de la liaison plane du composant principal. La distance est indiquée par
:
Angulaire/Parallèle — Le composant secondaire est positionné de telle sorte que sa liaison soit à un angle par rapport à la liaison du composant principal. Si l’angle est de 0, le composant secondaire est positionné de telle sorte que sa liaison soit parallèle à la liaison du composant principal. Entrez un angle ou utilisez l’outil de mise à l’échelle angle/distance pour définir un angle.
Dans l’exemple, le composant secondaire est positionné de telle sorte que sa liaison plane soit parallèle à la liaison plane du composant principal. La position des deux plans parallèles est indiquée par
.
Le type de relation angle/parallèle peut être définit pour les types de relations suivants :
- plan/plan
- plan/ligne
- ligne/plan
- ligne/ligne
La distance entre les plans n'est pas définie à ce niveau et doit être spécifiée par un autre type de relation.
Perpendiculaire — Le composant secondaire est positionné de telle sorte que sa liaison soit perpendiculaire à la liaison du composant principal.
Dans l’exemple, le composant secondaire est positionné de telle sorte que sa liaison plane soit perpendiculaire à la liaison plane du composant principal.
