Utilisez la page Lignes pour changer les options de ligne pour les cotes :
Options de lignes de cote
Les lignes de cote sont des lignes droites ou des arcs qui représentent la valeur de la cote.
Style — Sélectionnez le style par défaut de la ligne de cote dans la liste.

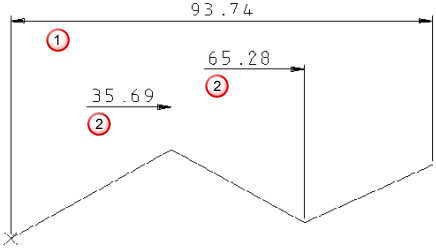

Ajuster ligne de cote au texte — Sélectionnez cette option pour recouper la ligne de cote à la position de la valeur de dimension de la cote. Ceci peut être utilisé quand l'extrémité de la ligne de cote est évidente, comme sur une cotation parallèle ou sur une chaîne de cotes. L'ajustement de lignes de cote est possible uniquement pour les cotes linéaires, par exemple :
|
|
|
Ajuster ligne de cote au texte désélectionné — La ligne de cote n'est pas ajustée.
Ajuster ligne de cote au texte sélectionné. La ligne de cote est ajustée au texte de valeur de cote.
Lignes de cote intérieure sur les petites dimensions — Quand vous avez une cote avec une ligne de cote placée d'un côté ou de l'autre de la cote, comme montré ci-dessous, cette option ajoute une ligne de façon à ce qu'aucun écart n'existe entre les flèche et la ligne de cote.
|
Ligne de cote intérieure sur petite dimension sélectionné.
|
Ligne de cote intérieure sur petite dimension désélectionné.
|
Taille du repère — Entrez la taille du repère de chaque extrémité de la ligne de cote.
Type de repère — Sélectionner le type de repère à afficher aux extrémités de la ligne de cote.
Remplir des marques sur l'écran — Sélectionnez cette option pour afficher les marqueurs de cotes remplis comme remplis à l'écran.
Options de lignes d'attache
Les lignes d'attaches connectent la ligne de cote à l'objet.
Dans cet exemple, les lignes d'attache sont indiquées avec des flèches rouges :
Style de ligne d'attache — Sélectionnez le style de ligne d'attache dans la liste.
Type de ligne d'attache brisée — Quand vous créez des cotes superposées, les lignes d'attaches utilisent automatiquement des coudes si le texte ne convient pas. Sélectionnez le type de coude parmi :
|
|
|
|
|
|
Incliné
Droit
Décalage des lignes d'attache — Entrez la distance de décalage de la ligne d'attache depuis l'objet.
|
|
|
Extension de ligne d'attache — Entrez la distance d'extension pour les lignes d'attache, en millimètres.
|
Extension de ligne d'attache = 1 mm
|
Extension de ligne d'attache = 5 mm
|
