Utilisez l'option de décalage variable pour créer un décalage variable pour courbes 2D, courbes composites, courbes sur surfaces et latérales et longitudinales seules.
Pour utiliser l'option de décalage variable :
- Sélectionnez la courbe.
- Cliquez sur Edition > Transformer > Décalage variable.
- Créez les décalages requis à l'aide des options suivantes de la boîte de dialogue Décalage variable de filaire :
- Points — Tous les points, sur la courbe sélectionnée, sont listés. Cela vous permet de sélectionner des points individuels, à décaler.
- Décalage — Entrez la valeur de décalage pour les points sélectionnés dans la liste Points.
- Insérer — Cela vous permet d'insérer des points supplémentaires dans la courbe décalée. Par exemple, si vous entrez 2.5, un point imaginaire est inséré à mi-chemin, le long de la courbe de base, entre les points 2 et 3. Il est ensuite mappé sur la courbe décalée. C'est la valeur paramétrique à mi-chemin entre les points 2 et 3.
- Verrouiller points de courbe — Quand vous entrez une valeur dans la case de texte Décalage, le point décalé est verrouillé et l'option Verrouiller points de courbe est automatiquement sélectionnée. Désélectionnez l'option Verrouiller points de courbe pour déverrouiller un point décalé. Cette option est utilisée avec Libérer les points déverrouillés
.
- Libérer les points déverrouillés — Cela libère les points déverrouillés de façon à ce qu'ils soient décalés linéairement entre les points verrouillés.

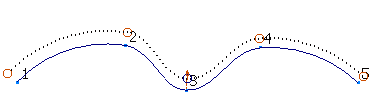

Dans l'exemple suivant, les points 1 et 2 sont verrouillés et décalés à une valeur de 5. Le point 5 est verrouillé et décalé à une valeur de 3.

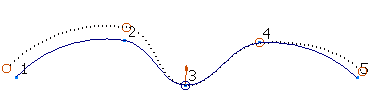

Quand vous cliquez sur le bouton Libérer les points déverrouillés
, les points déverrouillés 3 et 4 se décalent linéairement entre les points verrouillés, comme montré ci-dessous.
- Tangentes libres — Sélectionnez cette option pour libérer les directions de tangente et ses magnitudes aux points décalés de la courbe décalée.
Dans l'exemple suivant, le point 1 sur la courbe de base est décalé à une valeur de 10 et le point 4 est décalé à une valeur de 50. Sélectionner Libérer les points déverrouillés
a libéré les points 2 et 3 à décaler linéairement.
Avec Tangentes libres sélectionné, la courbe décalée n'est pas droite et la direction de tangente reste alignée avec la courbe de base.
Avec Tangentes libres désélectionné, les directions de tangente et ses magnitudes sont libres. La direction de tangente s'aligne maintenant avec la courbe décalée qui s'est redressée.
- Angle arrondi — Sélectionnez cette option pour créer un coin arrondi aux points sélectionnés avec une discontinuité.
Ceci n'est pas disponible pour le décalage de latérales et de longitudinales.
dans l'exemple suivant, un point supplémentaire est inséré automatiquement au point de discontinuité en créant 4 points sur la courbe. Ce point supplémentaire est affiché dans la liste Points et peut être décalé de la même façon que les autres points.
- Numérotation — Sélectionnez cette option pour afficher les étiquettes de points.
- Décaler selon la normale — Sélectionnez cette option pour décaler le point dans la direction de la normale de surface. Elle est disponible pour les points qui ont des dépendances sur la surface. Pour utiliser cette option :
