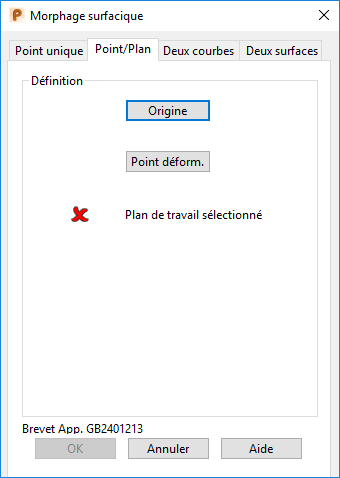

Boite de dialogue Morphage surfacique - Point/Plan

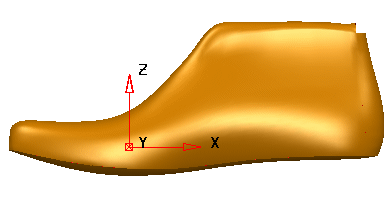

Utilisez cette méthode de morphage pour fusionner une portion d'un modèle, comme quand vous modifiez la pointe d'une chaussure.

Cette méthode morphage utilise deux points :

• Origine. — Ceci se trouve généralement sur la surface.
• Point déform. — Ceci peut se trouver n'importe où dans l'espace.

Le point d'origine se déplace au point de distorsion.

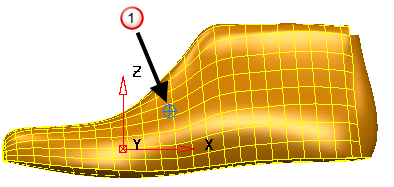

Quand cette page de la boite de dialogue est affichée, un point est marqué sur les éléments pour montrer où le point d'origine et le point de déformation se trouvent. Les deux points se trouvent initialement au même endroit jusqu'à ce que l'un d'entre eux soit redéfini.

1. Cliquez sur Origine pour afficher la boite de dialogue Position. Utilisez ceci pour entrer une nouvelle origine en sélectionnant un point sur la surface ou sur le solide. Quand vous entrez une nouvelle origine, le marqueur se déplace vers la nouvelle position . Vous pouvez également faire glisser le point d'origine pour le déplacer.

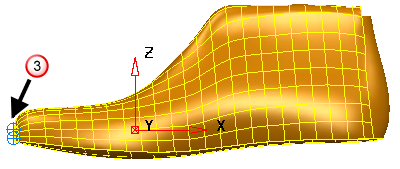

2. Cliquez sur Point de distorsion pour afficher la boite de dialogue Position. Utilisez ceci pour entrer la nouvelle position du point d'origine. Un point est dessiné pour marquer où le point de distorsion se trouve et une ligne est dessinée du point à l'origine. Vous pouvez également faire glisser le point de distorsion pour le déplacer

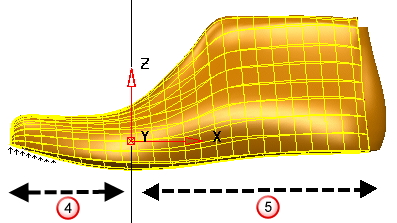

3. Créez et sélectionnez un plan de travail sur la surface. L'icône passe de à . Cette sélectiondétermine la région des éléments à modifier. Si une région de l'élément se trouve du même côté du plan que le point d'origine, ses points sont déplacés , autrement, la région reste inchangée . Si aucun plan de travail n'existe dans le modèle, l'espace de travail global est automatiquement utilisé.



   Les points sont déplacés dans la même direction par une valeur qui dépend de leur distance par rapport au plan pour conserver une forme lisse. Tous les points qui sont à la même distance par rapport au plan sont déplacé par la même valeur.

Conseil : Le plan principal est sélectionné en choisissant un des boutons de la barre d'état. Par exemple, pour sélectionner le plan principal YZ, sélectionnez le bouton X.
4. Cliquez sur OK pour créer le morphage.
