Cette boite de dialogue vous permet d'éditer l'évasement et la torsion des angles :
Vous pouvez modifier les angles d'évasement et de torsion, qui sont définis soit le long d'un longitudinale, soit à travers une latérale.
L'évasement et la torsion ne peuvent être modifié que si :
- les courbes de surfaces ou les points sur des courbes de surfaces sont sélectionnés
- si la surface comporte une spine (créez une spine en utilisant (Outils de surface) Gérer > Ajouter > Eléments > Spine).

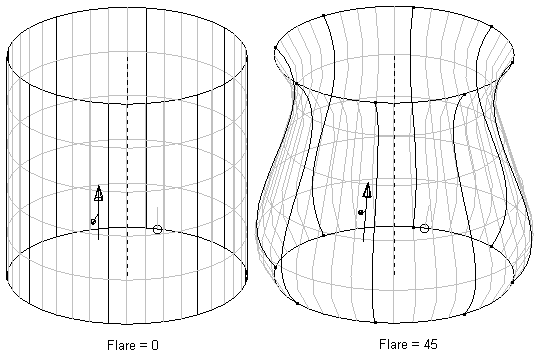

Evasement — L'angle d'évasement définit la direction de la tangente longitudinale par rapport à la tangente de spine :
Si l'angle d'évasement est positif, la longitudinale diverge de la spine; s'il est négatif, la longitudinale converge vers la spine.

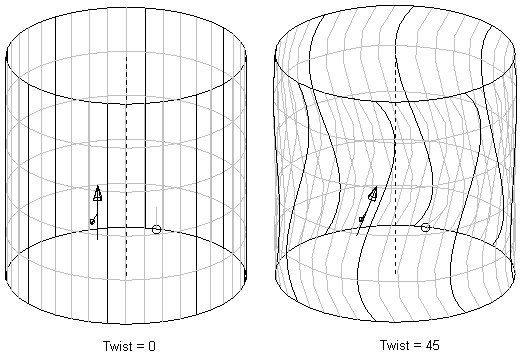

Torsion — La torsion force les longitudinales à se tordre autour de la spine :
Si l'angle de torsion est positif, la longitudinale pivote dans le sens trigo quand il passe à travers la latérale.
