Options de tableau

Utilisez la page Tableaux pour spécifier les réglages pour la création et l'ajout de tableaux.

1. Cliquez sur Fichier > Options > Options d'application > Drafting > Tableau.
   Remarque : Si vous avez installé Microsoft Excel, l'option Utiliser un tableur pour créer un tableau au bas de cette page est sélectionné par défaut et les autres options de tableaux sont indisponibles. Cela active les fonctionnalités de tableaux et de nomenclature améliorées. Si vous n'avez pas installé Microsoft Excel, cette option est désélectionnée. Désélectionnez cette option manuellement si vous ne voulez pas utiliser la fonctionnalité améliorée.
2. Utilisez les options pour spécifier les réglages de tableau par défaut, comme ceci :

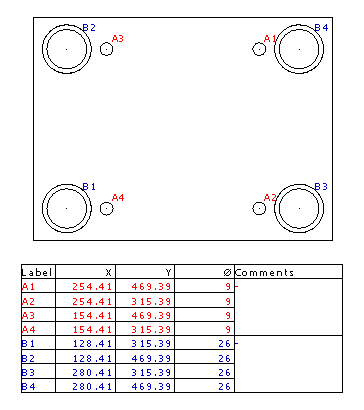

• Couleur des étiquettes automatique par séries — Sélectionnez cette option pour changer la couleur des étiquettes quand les séries changent, par exemple :



• Police — Sélectionnez la couleur utilisée par le texte.
• Cadre — Sélectionnez la couleur utilisée par les lignes du cadre.
• Utiliser le plan de travail comme référence en Z — Sélectionnez cette option pour utiliser la plan de travail pour calculer la position Z.
• Coordonnée Z — Sélectionnez cette option pour inclure la coordonnée Z dans le tableau.
• Rotation du trou — Sélectionnez cette option pour inclure les colonnes pour les angles de rotation X et Y du trou.
• Observations — Sélectionnez cette option pour inclure une colonne pour ajouter des commentaires lors de la création d'un tableau.
• Profondeur — Sélectionnez cette option pour inclure une colonne avec profondeur lors de la création d'un tableau pour l'assemblage pour les trous solides.
• Détails du filetage du trou — Sélectionnez cette option pour inclure une colonne pour le pas, la profondeur et le point de départ Z du trou.
• Nom du filetage du trou — Sélectionnez cette option pour inclure une colonne qui liste le nom du standard et de la taille du filetage.
• Tolérance du trou — Sélectionnez cette option pour inclure une colonne pour une tolérance de trou.
• Inclure la valeur du diamètre — Choisissez d'afficher ou non une colonne pour les valeurs de diamètre. Il y a trois options : Auto, On et Off. Auto affiche un diamètre seulement si le tableau est défini depuis le centre d'un cercle. On affiche toujours une colonne diamètre et un trait d'union (-) est affiché si le tableau n'est pas défini depuis le centre du cercle. Off n'affiche jamais de colonne diamètre.
• Hauteur de texte — Entrez la hauteur de texte de tableau de perçage.
  Remarque : Cette option est disponible uniquement quand Utiliser un tableur pour créer un tableau est désélectionné.
• Emplacements des décimales Diamètre/profondeur — Entrez le nombre de décimales à afficher pour le diamètre ou pour la valeur de profondeur. Si les unités pour le modèle sont en pouces, des décimales supplémentaires sont affichées.
• Coordonnée décimale — Entrez le nombre de décimale pour afficher les coordonnées. Si les unités pour le modèle sont en pouces, des décimales supplémentaires sont affichées.
• Repérage automatique — Sélectionnez cette option pour afficher un repérage à côté de chaque objet utilisé dans un tableau. L'en-tête de la colonne de l'objet dans le tableau est Repère. Si vous désélectionnez cette option, aucune étiquette n'est affichée et le nom de l'objet est utilisé dans le tableau. L'en-tête de la colonne de l'objet dans le tableau est le nom du type d'objet (par exemple, plan de travail).
• Ajuster les colonnes en largeur — Sélectionnez cette option pour définir les largeurs des colonnes X, Y, Z et du diamètre à la taille spécifiée dans Largeur de colonne. Désélectionnez-la pour permettre à PowerShape de définir la largeur des colonnes automatiquement, pour ajuster la taille de l'entrée la plus large.
• Largeur de colonne — Si vous sélectionnez Ajuster les colonnes en largeur, entrez la taille de la largeur de la colonne. Si l'entrée la plus large est plus grande que la largeur spécifiée, toutes les colonnes sont redimensionnées pour s'ajuster à cette entrée.
• Trous à inclure — Sélectionnez quels trous à inclure dans le tableau :
  • A n'importe quel angle — Incluez les trous qui sont à n'importe quel angle à la vue.
  • Normal à la vue — Incluez seulement les trous qui sont normaux à la vue.
  • Dont les faces sont normales à la vue — Incluez seulement les trous dont les faces sont normales à la vue.
• Montrer seulement les trous au devant — Sélectionnez cette option pour montrer seulement les trous sur la vue de face.
• Inclure les trous pré-percés — Sélectionnez cette option pour inclure tout trou pré-percé dans l'objet. Les trous pré-percés existent dans quelques composants de Toolmaker, tels que dans les plaques de moule ou de contre-moule.
• Méthode de tri — Sélectionnez comment vous voulez repérer les objets dans les mêmes séries.
• Utiliser un tableur pour créer un tableau — Si vous avez installé Microsoft Excel, cette option est sélectionnée par défaut et les autres options de tableau ne sont pas disponibles. Cela active les fonctionnalités de tableaux et de nomenclature améliorées. Si vous n'avez pas installé Microsoft Excel, cette option est désélectionnée. Désélectionnez cette option manuellement si vous ne voulez pas utiliser la fonctionnalité améliorée.

Les étiquettes dans les cercles ci-dessous utilisent la méthode Trier de gauche à droite puis retour .

Les mêmes cercles sont montrés en utilisant la méthode Trier de haut en bas .
