Vous pouvez créer un contour de courbe composite autour de surfaces, de solides, de maillages et de composants.
Pour créer une courbe de contour :

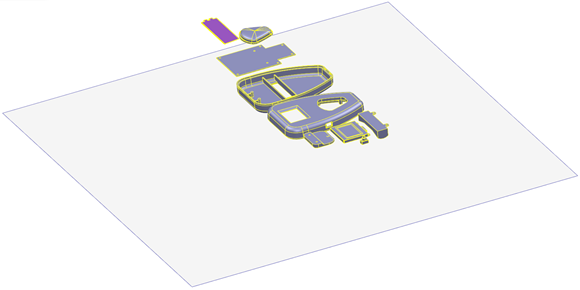

- Sélectionnez les éléments pour lesquels vous voulez créer la courbe de contour. Par exemple, la sélection ci-dessous contient des solides, des surfaces et des maillages :

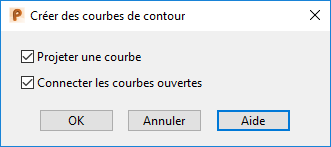

- Cliquez sur Filaire > A partir de la sélection > Courbe de contour pour afficher la boite de dialogue Créer des courbes de contour :
et le plan de projection, aligné normal au plan principal :
- Sélectionnez Projeter une courbe pour dessiner les courbes de contour sur le plan de projection.
Remarque : Si Projeter une courbe est désélectionné, les courbes de profil seront créées au même endroit que les éléments. Masquez les éléments pour voir les courbes de profil.
- Utilisez
pour changer le plan principal.

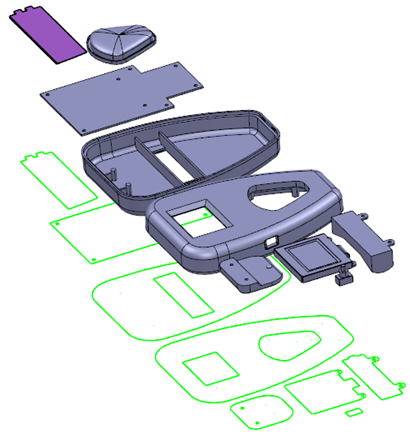

- Cliquez sur OK pour créer les courbes de contour pour les éléments sélectionnés :
Remarque : Si un profil interne dans un maillage n'est pas reconnu, vous devez peut-être réduire la longueur de triangle en utilisant Gérer > Triangles > Affiner.
Conseil : Quand vous créez des courbes de contour autour de maillages, il peut être nécessaire d'utiliser un splinage de courbe ou un ajustement d'arc pour obtenir une courbe lisse.
