Création d'une hélice

Pour créer une hélice :

1. Cliquez sur Filaire > Créer > Ellipse > Hélice.
2. Positionnez le curseur et cliquez pour entrer le point d'origine de l'hélice.
3. Utilisez la boite de dialogue Hélicoïdale pour spécifier les dimensions de la courbe hélicoïdale :



   1. Entrez la hauteur verticale générale de l'hélicoïdale.
      Ceci est mesuré à partir d'un point d'origine.

      Remarque : Sinon, changez la hauteur de l'hélicoïdale en faisant glisser dynamiquement la poignée en flèche en haut de l'hélice :



      Remarque : La hauteur, le pas et le nombre de tours sont liés. Si vous changez une valeur , une autre valeur doit également être changée pour garder cohérente la définition de l'hélicoïdale.
   2. Entrez une valeur de pas pour spécifier la distance verticale entre des tours consécutifs.
   3. Entrez le nombre de tours requis pour l'hélicoïdale.
   4. Cliquez sur le bouton pour verrouiller ou déverrouiller la hauteur, le pas et le nombre de tours pour l'hélicoïdale.

      Quand une dimension est verrouillée, elle ne change pas quand vous changez une autre dimension. Par exemple, si la hauteur est verrouillée et que vous changez le pas, le nombre de tours change pour conserver la cohérence de la définition.

      Dans l'exemple ci-dessous, la hauteur est de 100, le pas est de 16,6 et il y a 6 tours:



      L'exemple ci-dessous montre la même hélicoïdale avec la hauteur verrouillée et le pas augmentée à 30. Le nombre de tours a été diminué pour conserver la cohérence :

   5. Spécifiez le nombre de points sur chaque tour.

      Augmenter le nombre de points par tour augmente la précision de la courbe qui est produite.

   6. Entrez une valeur pour spécifier le rayon supérieur, le rayon en haut de l'hélice.

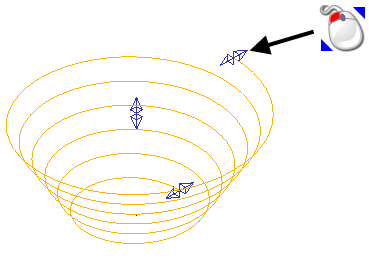

      Remarque : Sinon, changez le rayon supérieur en faisant glisser dynamiquement la poignée en flèche en haut de l'hélice :
   7. Entrez une valeur pour spécifier le rayon de base, le rayon à la base de l'hélice.

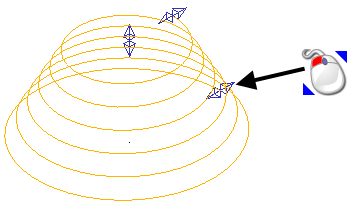

      Remarque : Sinon, changez le rayon de base de l'hélice en faisant glisser dynamiquement la poignée en flèche au bas de l'hélice :
   8. Sélectionnez Rayon constant pour avoir le rayon de base et le rayon supérieur égaux.
   9. Sélectionnez Projeter la direction pour inverser la direction de l'hélice entre horaire et trigo.
   10. Sélectionnez Fermer le haut pour créer une boucle à 360 fermée à une hauteur constante autour du haut de l'hélicoïdale.
   11. Sélectionnez Fermer la base pour créer une boucle à 360 fermée à une hauteur constante autour de la base de l'hélicoïdale.
   12. Cliquez sur OK pour appliquer les changements et fermer la boite de dialogue.
       Remarque : L'axe de l'hélicoïdale s'aligne avec la normale du plan de travail actif.
4. Pour utiliser les options d'édition de courbe, sélectionnez l'hélice pour afficher l'onglet Outils de courbe.
