Pour créer un polygone :
- Cliquez sur Filaire > Créer > Ligne > Polygone pour afficher la boite de dialogue Polygone :
- Entrez le nombre de côté pour le polygone. Le minimum est de 3.
- Choisissez une des trois méthodes dans la boite de dialogue pour créer le polygone. Quel que soit la méthode que vous utilisez, vous devez entrer deux points.
Après avoir saisi la première position, une ligne élastique est affichée partant de la position de départ de la nouvelle ligne, jusqu'à la position actuelle du curseur. Les dimensions du polygone sont également affichées. Quand vous cliquez sur le point de fin, un polygone est créé.
- Centre et point d'angle — Cliquez le point central et faites-glisser le curseur au point d'angle pour créer le polygone.
- Centre et point-milieu côté — Cliquez le point central et faites-glisser le curseur au point-milieu d'une côté pour créer le polygone.
- Points côté — Cliquez sur les deux points d'extrémités d'un côté pour créer le polygone. L'option Inverser devient disponible si vous choisissez cette méthode.
- Centre et point d'angle — Cliquez le point central et faites-glisser le curseur au point d'angle pour créer le polygone.
- Si vous sélectionnez la méthode Points côté, vous pouvez sélectionner l'option Inverser. Si sélectionné, cela inverse le centre du polygone pour qu'il se trouve de l'autre côté de l'arête qui définie le polygone:
- Sélectionnez l'option Créer une courbe composite pour créer automatiquement une courbe composite à partir des lignes et des arcs du polygone que vous créez.
- Pour créer les arcs de raccord entre chaque arête droite du polygone, spécifiez le rayon de la case de texte Rayon de raccord. S'il est défini à zéro, aucun arc ne sera créé.

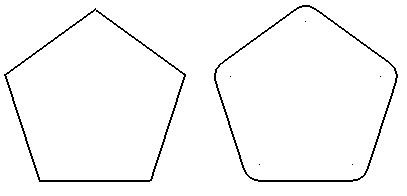

L'exemple ci-dessous montre deux pentagones. Le polygone sur la gauche a été créé avec un rayon de raccord de 0. Le polygone sur la droite a été créé avec un rayon de raccord de 4.
- Cliquez sur OK pour créer le polygone et fermer la boite de dialogue.
