Utilisez l'option Projeté dans la boite de dialogue Calculatrice pour prendre les mesures à partir d'une projection sur le plan principal.

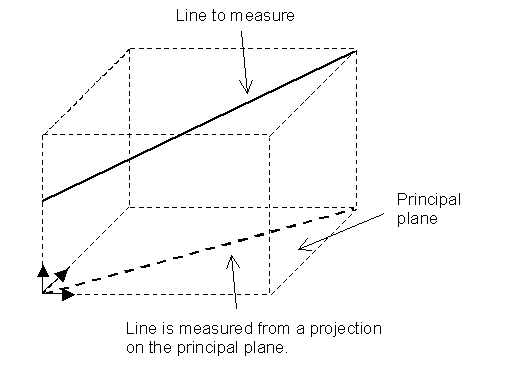

Une ligne est mesurée à partir d'une projection sur le plan principal, montrée dans l'image ci-dessous.

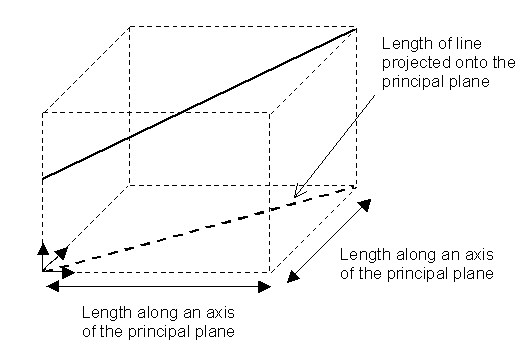

Vous pouvez mesurer trois valeurs depuis la projection :
- La longueur
- La longueur le long de l'un des axes du plan principal.
Pour mesurer la longueur de la projection :
- Positionnez le curseur sur la ligne jusqu'à ce qu'une valeur s'affiche.
- Double-cliquez sur la ligne pour entrer la valeur dans la case d'expression.
Pour mesurer la longueur le long de l'axe :
- Cliquez sur la ligne.
- Déplacez le curseur dans la direction parallèle à l'axe que vous voulez. Quand vous déplacez la souris, une valeur s'affiche.
- Cliquez pour entrer la valeur dans la case d'expression.

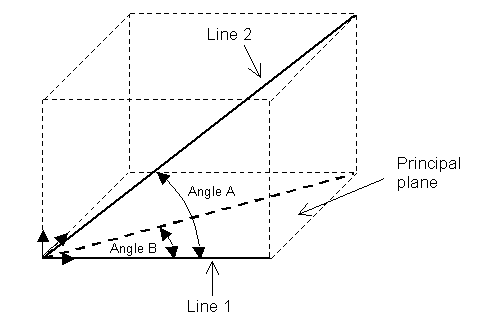

Pour mesurer les angles de lignes et de positions qui sont projetées sur le plan principal :
- Désélectionnez l'option Projeté pour mesurer l'angle A entre la ligne 1 et la ligne 2.
- Sélectionnez l'option Projeté pour mesurer l'angle B entre la ligne 1 et la ligne 2.
Remarque : Vous ne pouvez pas calculer de projections d'arcs. Si vous mesure un arc, sa valeur est la même que Projeté soit sélectionné ou non.
