Cette page vous permet de sélectionner le type de tiroir à créer.
Mécanisme sélectionné — Ceci vous dit sur quel coulisseau vous êtes actuellement en train de travailler. Cette liste contient tous les coulisseaux pour lesquels vous devez créer des tiroirs. Toolmaker sait si vous avez des coulisseaux dans le moule par leur nom.
Si vous avez plusieurs moules, seules les empreintes pour un moule sont données. Quand vous créez leurs tiroirs, les tiroirs pour les autres moules sont créés à partir de ces empreintes.
Aperçu total — Sélectionnez cette option pour dessiner un aperçu de tous les tiroirs que vous avez défini. Vous devez peut-être cliquer sur Actualiser l'aperçu. Désélectionnez cette option pour n'afficher que le tiroir actuel.
Les trois éléments ci-dessus apparaissent sur toutes les pages. Vous pouvez passer d'un tiroir à un autre à tout moment.
Actualiser l'aperçu — Met à jour la vue selon le tiroir que vous voulez prévisualiser.
Effacer les dimensions — Cliquez sur Effacer pour retirer toutes les dimensions de l'assistant de tiroir pour le coulisseau sélectionné.
Copier les dimensions — Cela vous permet de dupliquer les composants existants vers celui qui est actuellement sélectionné.
Pour dupliquer un tiroir :
- Cliquez sur Copier. Plus d'options apparaissent en-dessous.
- Sélectionnez le nom du coulisseau à partir duquel créer la copie.
- Cliquez sur Copier.

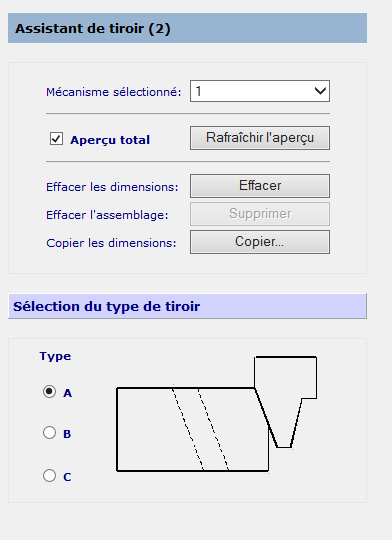

Sélection du type de tiroir — Choisissez le type de tiroir parmi un des types suivants :
- Type A — Il s'agit de la configuration de tiroir la plus commune, qui comporte un angle de verrouillage pour le bloc talon usiné sur l'arête externe du tiroir.
- Type B — Il comporte l'emplacement du bloc talon usiné dans le tiroir pour économiser de la place.
- Type C — Similaire au type B, mais le doit de démoulage entre dans le bloc talon, rendant l'assemblage légèrement plus compact.
Suivant — Affiche la page suivante de l'assistant.
