Espacement entre les lignes de hachures

Utilisez les options d'espacement de la boite de dialogue Editer le motif de hachures pour spécifier la distance entre les lignes dans un motif de hachures :

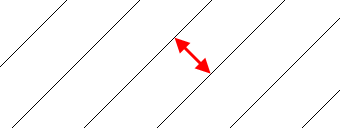

Espacement — Entrez l'espacement entre les lignes dans le motif de hachures sélectionné.

Espacement 2 — Si vous utilisez deux styles de ligne, Espacement 1 définit la distance entre les lignes de même style. Espacement 2 définit le décalage entre les lignes de Style 1 par rapport à celles de Style 2. Cet exemple utilise deux styles de ligne, une ligne fine et une ligne plus épaisse.

Espacement 1

Espacement 2

Remarque : Si Espacement 2 est de 0, toutes les lignes sont placés à égales distance les unes des autres et utilise Style 1. La valeur de Espacement 2 doit être entre 0 et la valeur d'Espacement 1.

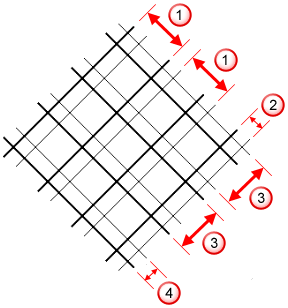

Espacement 3 et Espacement 4 — Espacement 3 définit la distance entre les lignes de même style à l'Angle 2. Espacement 4 définit le décalage entre les lignes de Style 3 par rapport à celles de Style 4.

Espacement 1

Espacement 2

Espacement 3

Espacement 4

Remarque :

Vous devez sélectionner l'option Hachure croisée pour accéder aux Espacement 3 et Espacement 4.

Si l'espacement 2 est de 0, Style 1 est utilisé pour toutes les lignes d'angle 1. Si l'espacement 4 est de 0, Style 3 est utilisé pour toutes les lignes d'angle 2.
