Cette page vous permet de sélectionner deux courbes et ensuite de les utiliser pour définir un morphage. Elle vous permet de limiter le morphage en utilisant une courbe de déformation d'une surface. Vous devriez garder les points importants suivants à l'esprit quand vous créez les deux courbes :
- La courbe de référence (A partir de) et la courbe de contrôle (Vers) doivent avoir le même nombre de points.
- Le courbe de référence (A partir de) et la courbe de contrôle (Vers) doivent être toutes les deux ouvertes ou fermées.
- Gardez les courbes de référence (A partir de) et de contrôle (Vers) simples.
- Si les courbes sont ouvertes, il est recommandé que les extrémités de la courbe coïncident.
- Si des courbes ouvertes sont également tangentes au départ et à l'arrivée, des résultats plus lisses sont produits dans les cas où le modèle à morpher s'étend au-delà des extrémités de la courbe.
- Les courbes et les surfaces de limitation ne devraient pas croiser la courbe de référence (A partir de).
Vous devriez prendre en compte les points importants suivants quand vous créez la courbe ou la surface de limitation :
- Gardez la courbe de limite ou la surface simple.
- Quand vous vous déplacez sur le modèle, il est important de toujours avoir un point unique au plus proche sur la surface ou sur la courbe et que le point le plus proche ne saute pas d'un endroit à un autre. Autrement, le modèle morphé peut contenir des plis.
En revanche, le modèle morphé peut être aussi compliqué que vous le souhaitez.

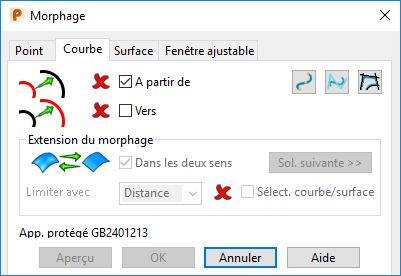

Les options avancées vous permettent de sélectionner séparément les deux courbes à utiliser dans le morphage. En plus, elle vous permet d'utiliser une courbe ou une surface pour limiter la région qui est affectée par le morphage.
A partir de — Avec cette option sélectionnée, choisissez la courbe de référence.
Vers — Avec cette option sélectionnée, choisissez la courbe de contrôle.
— Créez une courbe de Bézier pour définir le morphage.
— Créez une courbe B-spline pour définir le morphage.
— Tracez une courbe pour définir le morphage.
Extension du morphage
Dans les deux sens — Cette option affecte l'extension avec laquelle le morphage est limité. Sélectionnez cette option pour courber le modèle en deux directions par rapport à la courbe. Désélectionnez cette option pour conserver la déformation constante le long d'un axe contrôlé par le plan principal actuel. Si le modèle n'a aucun plan de travail, le plan de travail global est utilisé.
Limiter avec — Sélectionnez une option de la liste déroulante pour utiliser une courbe ou une surface pour limiter l'extension du morphage. Vous pouvez choisir parmi :
- Rien
- Distance
- Courbe
- Surface
Sélect. courbe/surface — Cette option devient active quand vous sélectionnez Courbe ou Surface dans la liste déroulante. Sélectionnez cette option puis sélectionnez la courbe ou la surface de limitation appropriée. Si la sélection est un succès, l'icône passe de
à
.

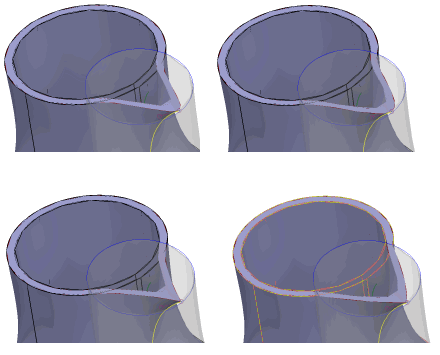

Sol. suivante — Parcourez les quatre solutions possibles et sélectionnez celle qui est la mieux adaptée à vos besoins.
Les points sont déplacés selon la distance par rapport à leur point correspondant sur la courbe A partir de et la distance depuis le point le plus proche sur la courbe ou la surface de limitation sélectionnée. Plus le point est proche de la courbe ou de la surface de limitation, moins le point se déplace. Au-delà de la courbe ou de la surface sélectionnée, les points ne sont pas déplacés du tout.
