Déplacer - Spécifiez la direction du mouvement en utilisant une normale à la géométrie

Utilisez le bouton sur la barre d'outils de déplacement pour spécifier la direction du mouvement en utilisant la normale d'un élément.

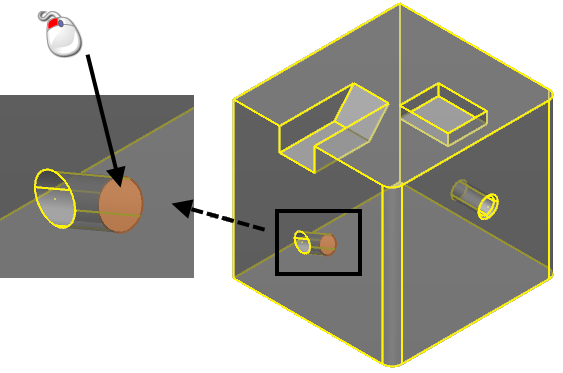

1. Sélectionnez la face à déplacer.



2. Cliquez sur Edition > Transformer > Déplacer. La barre d'outilsDéplacer s'affiche.
3. Cliquez sur .

   La barre d'outils est mise à jour pour refléter la sélection.

4. Sélectionnez le géométrie que vous voulez utiliser .

   La direction du mouvement est alignée avec la normale à la géométrie à ce point. L'instrumentation graphique indique la direction du mouvement.

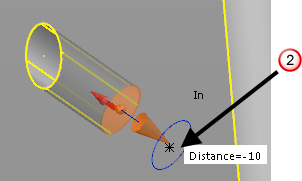

5. Entrez une valeur sur la barre d'outils pour spécifier le mouvement de distance, ou cliquez-glissez l'instrumentation pour spécifier le nouvel emplacement :



Conseil : L'instrumentation ne peut être glissée que le long de la direction spécifiée du mouvement. L'info-bulle de distancese met à jour quand vous faites glisser l'instrumentation.
6. Cliquez sur pour déplacer la face et mettre à jour toute la géométrie associée.



7. Cliquez sur pour fermer la barre d'outils.
