Déroulement du cône

Pour dérouler le cône :

1. La projection conique dans ce type de déroulement est guidée par une surface conique primitive que vous devez d'abord créer. Créez un cône primitif qui correspond de près à la forme de l'élément que vous voulez dérouler.

   L'image ci-dessous montre un cône primitif positionné proche de la surface conique d'origine de l'exemple de la bouteille :



2. Sélectionnez le cône d'origine et le cône primitif.
3. Cliquez sur Filaire > A partir de la sélection > Enroulement > Déroulement.
4. Cliquez sur Suivant.

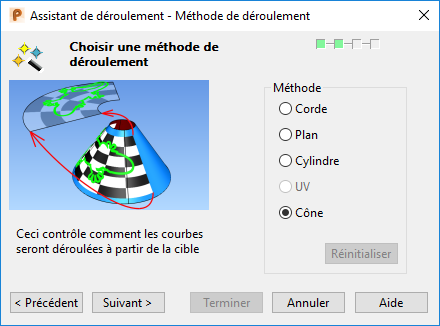

   L'option de méthode d'enroulement conique est automatiquement sélectionnée :



   Un effet visuel d'échiquier s'affiche sur l'élément cible pour montrer l'effet de la méthode d'enroulement conique :

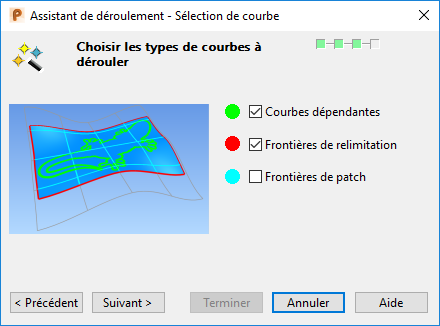

5. Cliquez sur Suivant. La page Sélection de courbe de l'assistant de déroulement s'affiche.
6. Sélectionnez l'option Frontières de patch. Ceci affiche des lignes de guidage utiles dans les courbes déroulées.

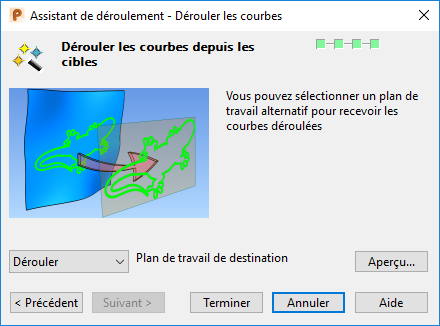

7. Cliquez sur Suivant. La page Courbes de déroulement s'affiche.



8. Cliquez sur Aperçu.

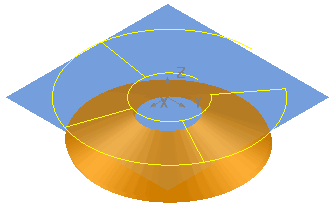

9. Cliquez sur Terminer. Les courbes sont déroulées et les lignes de guidage sont affichées.
