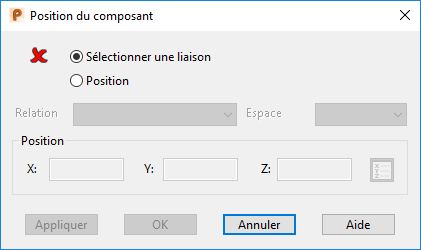

Utilisez cette boite de dialogue pour déplacer un composant dans un assemblage :
Sélectionnez une liaison — Pour repositionner un composant par rapport à une de ses liaisons, sélectionnez cette option, puis sélectionnez une liaison sur le composant.
La liaison sélectionnée est utilisée comme étant une origine pour le repositionnement. L'icône passe de
à
pour indiquer qu'une liaison est sélectionnée.
Position — Sélectionnez cette option pour éditer la position.
Relation — Cette liste est sélectionnable uniquement quand toutes les conditions suivantes sont vraies :
- Aucune liaison n'est sélectionnée.
- Le composant est secondaire.
- Il comporte des relations plan/plan ou plan/point, où la liaison plane est sur le composant principal. Ces relations apparaissent dans la liste Relation.
Quand vous sélectionnez une relation, les liaisons sur le composant et sur son composant principal sont mises en surbrillance.
Vous pouvez utiliser cette boite de dialogue pour repositionner le composant secondaire sur la liaison plane du composant principal.
Espace — Sélectionnez un espace de travail :
- Relatif — (Disponible uniquement quand une relation est sélectionnée). Les coordonnées sont mesurées à partir de l'origine du plan. Cette origine est marquée, comme montré ci-dessous :
- Global — Les coordonnées sont mesurées par rapport à l'espace de travail global.
- Plan de travail — Les coordonnées sont mesurées par rapport à l'origine du plan de travail actif.
Position — Entrez les nouvelles coordonnées en utilisant une des méthodes suivantes :
- Cliquez sur une nouvelle position sur le modèle.
- Entrez de nouvelles coordonnées XYZ dans la boite de dialogue.
- Cliquez sur
pour afficher la boite de dialogue Position pour utiliser les outils de saisie de position.
Appliquer — Enregistre les changements. La boite de dialogue reste affichée, afin que vous puissiez repositionner un autre composant.
OK — Accepte la position et ferme la boite de dialogue. Si une relation entre en conflit avec la nouvelle position, elle est effacée.
Annuler — Annule les changements et ferme la boite de dialogue.
