Utilisez la boite de dialogue Définir les propriétés avancées pour les power-formes pour changer les règles d'intersection associées à la power-forme.
- Power-formes — Liste les power-formes pour un composant source. Pour changer les règles d'intersection associées à la power-forme, sélectionnez-la dans la liste.
Les power-formes qui ont été effacées en utilisant l'option Effacement par paramètre sont affichées avec un
à côté d'elles.

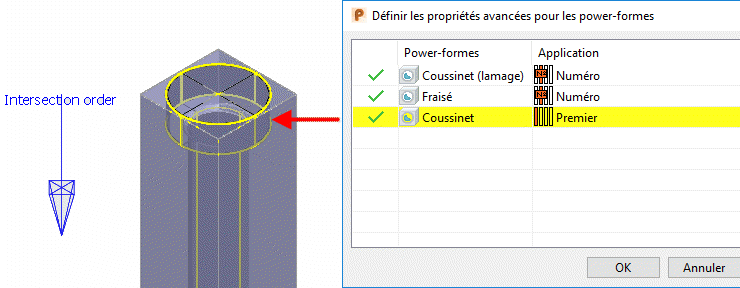

Les power-formes restaurées qui sont sélectionnées dans la liste sont mises en surbrillance dans l'assemblage :
- Appliquer à — Chaque power-forme stocke une règle qui définit comment elle doit être appliquée. Ces règles sont basées sur l'ordre dans lequel le composant source (par exemple, une vis) croise les composants cibles. Donc, une vis applique un jeu de lamage sur la première plaque qu'elle va croiser.
Chaque composant source comporte un vecteur de direction utilisé pour ordonner ces intersections (montrées par une flèche bleue dans la boite de dialogue de résumé des power-formes. Vous pouvez modifier cette direction en utilisant le bouton Modifier direction. La première intersection est le point le plus proche du composant source le long de cette direction, la dernière intersection est le point le plus éloigné.
Pour un ensemble d'intersections données entre le composant source et les composants cibles, cette colonne montre comment les power-formes serait appliquées. Ces options vous permettent d'être plus spécifiques à propos de si une power-forme est copiée sur un composant cible ou non, basé sur l'ordre d'intersection des composants cible. Les options qui peuvent apparaître dans la colonne sont expliquées dans le tableau suivant.
|
Application |
Action |
|
|
Copie la forme sur tous les composants. |
|
|
Copie la forme sur tous les composants sauf le premier. |
|
|
Copie sur tous les composants cible sauf le premier et le dernier. |
|
|
Copie la forme sur tous les composants sauf le dernier. |
|
|
Copie la forme sur tous les composants sauf le nième. Par exemple, si Numéro est 3, la forme sera copiée sur tous les composants sauf le 3ème. |
|
|
Copie la forme sur le premier composant uniquement. |
|
|
Copie la forme sur le premier et le dernier composants. |
|
|
Copie la forme sur le premier et le second composants. |
|
|
Copie la forme sur le dernier composant uniquement. |
|
|
Copie la forme sur le dernier et l'avant-dernier composants uniquement. |
|
|
Copie la forme sur le nième composant uniquement. Par exemple, si Numéro est 3, la forme sera copiée sur le 3ème composant uniquement. |
Pour changer l'option affichée dans la colonne Application :
- Cliquez sur la ligne que vous souhaitez modifier.
- Sélectionnez une option dans la liste déroulante Appliquer à. Si vous sélectionnez Numéro ou Tous sauf le numéro, l'option Numéro devient active.
- Numéro — Entrez le numéro du composant qui sera utilisé par les règles Numéro ou Tous sauf le numéro.
- Modifier la direction — Modifiez la direction de la power-forme en utilisant la boite de dialogue Plan de travail.
— Affiche et masque l'étiquette d'ordre d'intersection.
