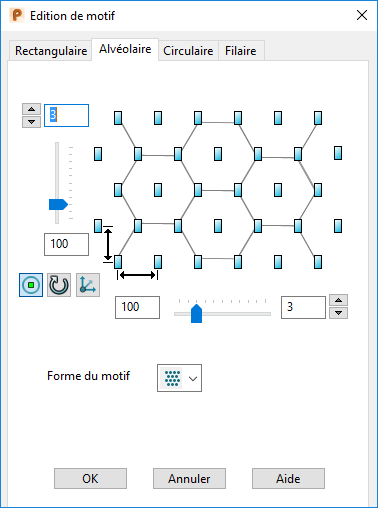

Utilisez cet onglet pour créer des motifs alvéolaires des éléments en créant plusieurs copies de l'élément sélectionné.
Pour créer des motifs alvéolaires, vous devez sélectionner les éléments de motif avec lesquels vous voulez créer le motif. Utilisez les options pour déterminer comment les éléments sont créés.
Entrer le nombre de rangées dans le motif — Utilisez les boutons de flèche pour augmenter ou diminuer le nombre de rangées.
Entrer la direction d'espacement Y — Vous pouvez également utiliser le curseur pour définir l'espacement de rangée.
Afficher les repères supprimés — Ceci affiche un marqueur sur chaque élément de motif. Cliquez sur les marqueurs pour désactiver les éléments individuels dans le motif créé.
Rotation des axes du motif — Ceci fait pivoter tout le motif de 90
autour de l'axe Z.
Définir le plan de motif — Affichez la boite de dialogue Plan de motif où vous définissez les coordonnées pour l'origine où le motif est positionnée.
Entrer la direction d'espacement x — Vous pouvez également utiliser le curseur pour définir l'espacement de colonne.
Entrer le nombre de colonnes dans le motif — Utilisez les boutons de flèche pour augmenter ou diminuer le nombre de colonnes.
Forme du motif
Choisissez une forme de motif adaptée pour l'effet de motif que vous voulez :
Créez un décalage des rangées vers l'extérieur.
Créez un décalage des rangées vers la droite.
Créez un décalage des rangées vers la gauche.
Créez un décalage des rangées vers l'intérieur.
Les options supplémentaires suivantes sont affichées dans la boite de dialogue si l'élément que vous avez sélectionné pour produire le motif est une forme. Ils ne seront pas affichés si l'élément sélectionné ne contient que des formes de solides.

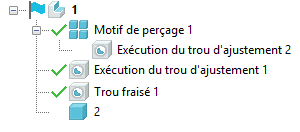

- Retirer la forme — Contrôle comment la forme d'origine est manipulée quand le motif est créé. Si sélectionné, quand le motif est créé, la forme d'origine est absorbée par le motif et deviennent une seule forme. Dans l'arborescence de solide, l'icône de forme est remplacée par une icône de motif
Si désélectionné quand le motif est créé, le motif est créé en tant que forme distincte et la forme d'origine et le forme de motif peuvent être édités séparément. L'arborescence de solide va afficher l'icône de la forme et une icône de motif
Remarque : Cette option n'est pas affichée dans la boite de dialogue, si vous éditez une forme de motif existante. - Mosaïque — Cette option n'est actuellement pas disponible.
- Edition de la définition — Cette option est disponible uniquement quand vous éditez une forme de motif existante. Quand vous sélectionnez cette option, vous pouvez éditer la forme de motif en utilisant la boite de dialogue appropriée.
OK — Cela crée le motif et ferme la boite de dialogue.
