Utilisez l'option Etirer pour étirer des éléments filaires :
- Sélectionnez les points sur les éléments filaires en sélection glissée. Tous les points à l'intérieur de la fenêtre sont utilisés pour étirer les éléments.
Pour chaque type d'élément, les points utilisés pour étirer l'élément sont donnés ci-dessous.
- Ligne — Les points de départ et de fin sont utilisés pour étendre une ligne.
- Arc — Les points de départ et de fin sont utilisés pour étendre un arc.
- Courbe et Courbe Composite — Tous les points clés sont utilisé pour étendre une courbe.
- Cliquez sur Edition > Aligner > Etirer.
Dans la fenêtre graphique, vous verrez le marqueur d'origine de déplacement
. Il sera placé au milieu de la sélection de l'élément. Les points d'extension sont aussi marqués
.
L'origine de l'extension est utilisée pour étendre les éléments. Quand vous entrez la position pour étendre les éléments, l'origine de déplacement est déplacée vers la nouvelle position et les points d'extension sont déplacés comme s'ils étaient placés relativement à l'origine d'étirement.
Si un élément entier est sélectionné, il est mis en surbrillance avec la couleur de sélection et est déplacé au lieu d'être étiré.
- Pour déplacer la position relative de l'origine d'extension, cliquez sur le bouton Repositionner l'origine de l'extension
et entrez une nouvelle position sur la barre d'état.
- Pour changer la sélection des points d'extension, faites-glisser un cadre autour d'un nouvel ensemble de points. Vous pouvez aussi ajouter à la sélection en utilisant Maj + glisser et cliquer-glisser une fenêtre autour des points requis.
- Pour étendre les éléments, entrez une position, faites-glisser un point d'extension ou cliquez dans la fenêtre graphique.
Si vous entrez une position, l'origine d'extension se déplace et les points d'extension se déplacent relativement à celle-ci.

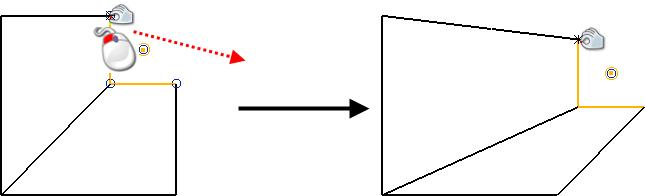

Dans cet exemple, l'origine d'extension est déplacée en glissant le point d'extension du haut.
