Remarque : La disponibilité de cette fonction dépend de la licence.

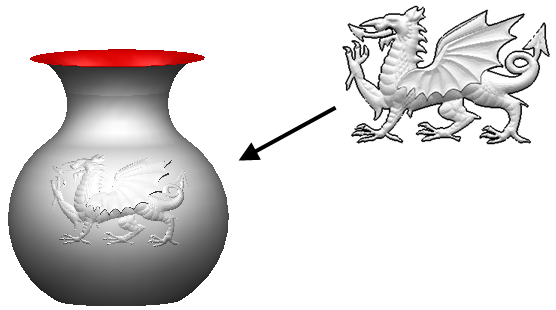

Vous pouvez créer des enroulements sur des surfaces et des solides en enroulant un maillage de triangles autour d'eux en utilisant l'assistant d'enroulement.
La méthode d'enroulement est la même qu'avec Surfaces > Créer > Enroulement, sauf que l'enroulement est créé en tant que forme de solide, affichée dans l'arborescence. Cela vous permet d'éditer l'enroulement.
Les enroulements sont :
- toujours placés en haut de l'arborescence.
- préservées quand vous décalez un solide.
Pour enrouler des éléments :
- Utilisez la fonction Créer un maillage triangle dans ArtCAM pour créer un fichier dmt du relief que vous voulez enrouler sur les éléments.
ArtCAM est un programme qui vous permet de créer facilement des produits 3D impressionnants, de haute qualité en démarrant d'un bitmap 2D ou d'un artwork basé sur des vecteurs.
- Dans PowerShape, créez les surfaces ou les solides sur lesquelles vous souhaitez enrouler la forme.
- Si nécessaire, éditez l'image à enrouler de façon à ce qu'elle s'ajuste sur les surfaces et sur les solides.
- Cliquez sur Solide > Forme > Enroulement.
L'assistant d'enroulement démarre et affiche la page de Sélection des enrouleurs.
Remarque : Les enrouleurs doivent être tous des symboles ou tous des filaires.
Pour éditer une forme d'enroulement :
- Double-cliquez sur l'icône d'enroulement
dans l'arborescence de solide. Ceci démarre l'assistant d'enroulement.
- Utilisez l'assistant d'enroulement pour éditer l'enroulement.
