Création d'une nervure

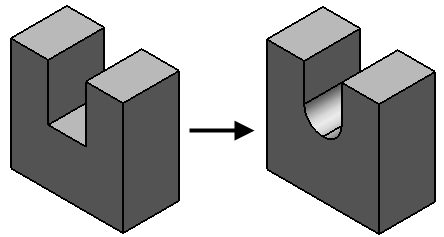

Si une face de solide est entourée par des parois, vous pouvez remplacer la face par une nervure.

Le nouveau raccord est tangent à la paroi et sa base touche l'emplacement où la face était située.

Pour créer une nervure :

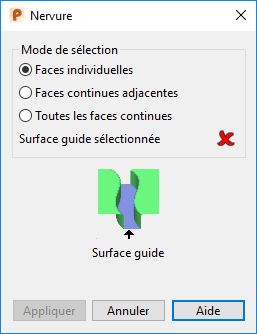

1. Cliquez sur Solide > Forme > Nervure pour afficher la boite de dialogue Nervure :



2. Choisissez un mode de sélection :

   Faces individuelles — Sélectionne seulement la face cliquée.

   Faces continues adjacentes — Sélectionne la face cliquée et toutes les faces adjacentes et tangentes continues à la face cliquée.

   Toutes les faces continues — Sélectionne la face cliquée et toutes les faces formant une surface tangente continue avec la face cliquée.

Conseil : Maintenez la touche Ctrl enfoncée et cliquez sur les faces pour les ajouter et les supprimer de la sélection actuelle.
3. Sélectionnez une face sur le solide en tant que surface de guidage. Le raccord est créé le long de la surface.



4. Cliquez sur Appliquer pour fermer la boite de dialogue et créer une nervure sur le solide :



   Une icône de forme de nervure représentant l'opération apparaît dans l'arborescence de fonction du solide.
