Utilisez l'option Outils de nuage > Créer > Courbe pour générer une courbe à partir d'un nuage sélectionné en utilisant la boite de dialogue degénération de courbe :
- Sélectionnez le nuage.

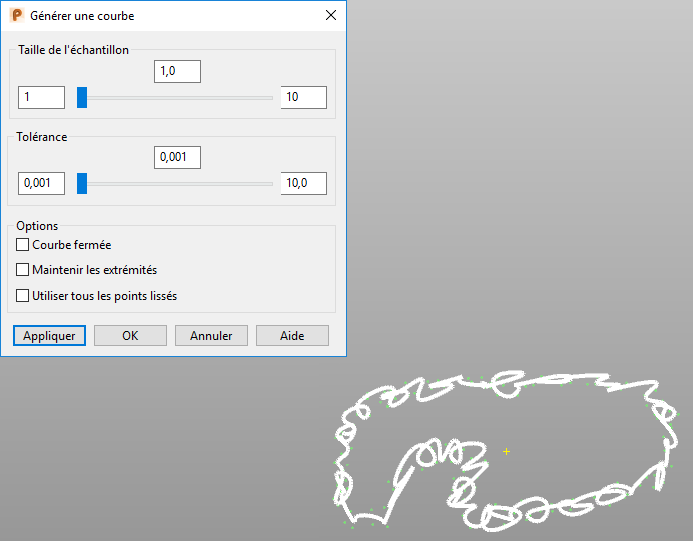

- Cliquez sur Outils de nuage > Créer > Courbe. La boite de dialogue Générer une courbe s'affiche, avec une courbe qui correspond aux valeurs de création de courbe par défaut.
Remarque : Les points dans le nuage sont supposés être 'en ordre', si le nuage a été importé, le premier point est le départ de la courbe et le dernier point est la fin de la courbe. - Utilisez les curseurs sur la boite de dialogue Générer une courbe pour créer la courbe requise :

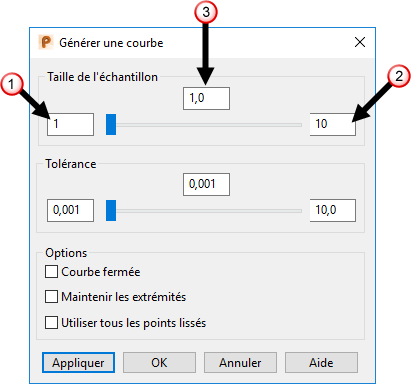

Pour chaque option de curseur, les valeurs suivantes sont affichées :
- valeur minimum
.
- valeur maximum
.
- valeur actuelle
.

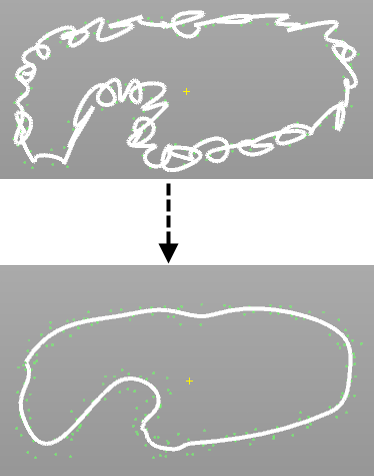

Utilisez une combinaison des curseurs pour créer une courbe lisse pour représenter le nuage :
- Utilisez le curseur de taille de l'échantillon pour contrôler le nombre de points à échantillonner pour créer une approximation plus douce du nuage pour la courbe. La valeur minimum est de 1.
- Utilisez le curseur de tolérance pour spécifier la distance maximum autorisée en tout point donné dans le nuage à la pièce la plus proche de la courbe. La valeur minimum est de 0.
- valeur minimum

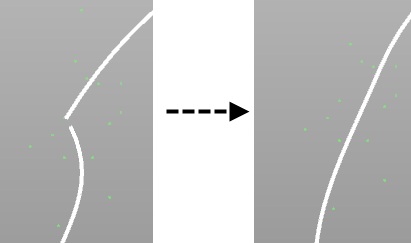

- Créez une courbe fermée depuis une courbe ouverte en sélectionnant l'option Courbe fermée.
Les options suivantes sont disponibles quand Courbe fermée est sélectionné :
- Sélectionnez Tenir les extrémités pour démarrer et terminer la courbe exactement aux points de départ et de fin du nuage.
- Sélectionnez Utiliser tous les points lissés pour utiliser des échantillons plus petits au départ à la fin de la courbe, dans les cas où moins points de sont disponibles.
