Utilisez la page Courbe de la boite de dialogue d'options pour définir les options de courbure pour la création de courbes B-spline et G2 et pour créer automatiquement des courbes composites à partir d'une solution de raccord relimité.
- Cliquez sur Fichier > Options > Options d'application > Elément > Courbe.
- Utilisez les options suivantes pour spécifier les réglages de création de courbe :
Courbure continue
Ces options définissent la courbure à zéro aux extrémités quand vous créez des courbes B-splines et g2.

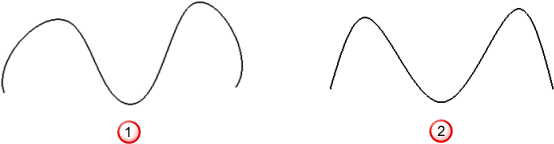

Une courbure nulle à un effet d'écrasement de la courbe.
Courbure non-nulle
Courbure nulle
Raccordement de courbe
Les deux options suivantes sont utilisées avec les options Filaire > Créer > Raccord > Arc de raccord et Courbe de liaison relimitée, où deux éléments joints sont relimités et une courbe de raccord est créée entre les deux.
Invite pour solutions de relimitation — Si cette option est sélectionnée et que l'option Auto-créer courbe composite depuis solution relimitée est également sélectionnée, une courbe composite est créée pour seulement 4 des 8 solutions de relimitation potentielles qu'offre l'option Filaire > Créer > Raccord > Courbe de liaison relimitée. C'est parce qu'une courbe composite valide ne peut pas être créée automatiquement quand il y a un saut dans la solution de relimitation.
Auto-créer courbe composite depuis solution relimitée — Sélectionnez cette option pour créer automatiquement une courbe composite à partir de la solution de raccord relimité.
