Cette option vous permet de vérifier le lissage des surfaces. Il ombre les surfaces en bandes de couleur pour montrer la lissage des surfaces et comment elles se joignent. Ce type d'ombrage va faire ressortir les discontinuités suivantes dans la surface :
- Discontinuité de position — Des surfaces ont une continuité de position s'il y a un changement lisse de position quand vous vous déplacez sur la surface.
- Discontinuité de tangence — Des surfaces ont une continuité de tangence s'il y a un changement lisse dans la direction de la tangente (direction normale de surface) quand vous vous déplacez sur la surface. Les coins vifs ont une continuité de position mais pas de continuité de tangence.
Là où il y a une discontinuité de tangence, les bandes de couleur ne se joignent pas (les bandes n'ont pas de continuité de position).
- Discontinuité de courbure — Des surfaces ont une continuité de courbure s'il y a un changement lisse de courbure quand vous vous déplacez sur la surface. Un coin plus rond (comme ci-dessous) comporte une continuité de tangence mais pas de continuité de courbure, étant donné que la courbure change brusquement au point B d'une valeur à une autre.
Là où il y a une discontinuité de courbure, les bandes de couleur n'auront pas de continuité de tangence.

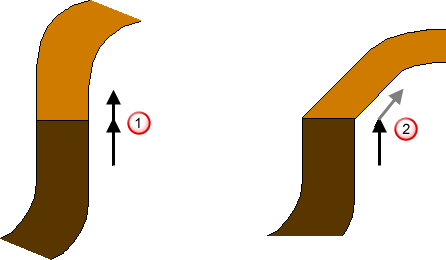

La bande comporte une continuité de position et de tangence à la jointure, la surface a donc une continuité de courbure à la jointure.
La bande comporte une continuité de position mais pas de continuité de tangence à la jointure, la surface est donc tangente continue, mais pas courbée continue à la jointure.

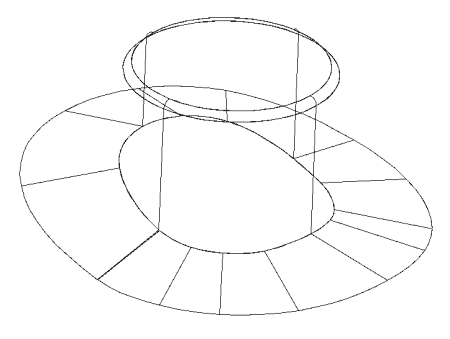

Supposons que l'on ait les surfaces suivante à l'écran.
Nous allons maintenant orienter les surfaces par rapport à la source de lumière. Il est préférable d'orienter les surfaces quand elles sont déjà ombrées.
L'exemple suivant utilise l'ombrage de lissage pour ombrer les surfaces et les orienter dans la position requise :
- Sélectionnez Visualisation > Ombrage > Lissage pour ombrer les surfaces.
- Faites pivoter la vue en utilisant le bouton du milieu de la souris.
Les contours affichent l'angle entre la normale de surface et une lumière éclairant du dessus de l'écran. Orientez le modèle afin que les surfaces qui vous intéresse pointent vers cette source de lumière imaginaire.

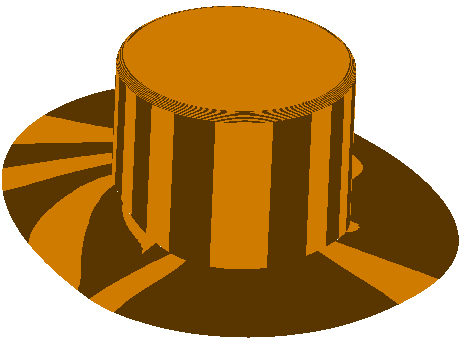

L'ombrage se met à jour, affichant les bandes de couleur se déplaçant sur les surfaces. Les surfaces sont ombrées de la même façon que celles montrées ci-dessous.
Les surfaces sont ombrées avec deux bandes de couleur. Elles contrôlent le lissage des surfaces et la jointure entre les surfaces.
- Si les bandes de couleur se poursuivent l'un dans l'autre mais que les bandes changent de direction, les surfaces sont tangentes continues (lisses) mais ont une discontinuité de courbure.
Les bandes se joignent, mais il y a un changement de direction.
- Quand les surfaces ne se joignent pas de façon lisse (avec tangente continue), des bandes similaires à celles-ci sont affichées.
Cette zone montre que les surfaces ne sont pas jointes de façon lisse.
- Des surfaces qui se joignent avec une continuité de tangence et de courbure affiche des bandes similaires à celles-ci :
Les couleurs des bandes affichées sont des nuances de couleur de la matière par défaut pour les surfaces. Si vous changez la couleur de la matière de la surface, les couleurs des bandes changent également.
Pour de plus amples détails, voir Visualisation > Format > Matière.
