Après avoir créé des primitives à partir de maillages en utilisant la segmentation automatique ou manuelle, vous pouvez utiliser l'option Extension de primitive pour éditer les distances d'extension des primitives sans avoir à rouvrir le segmenteur. Ceci est utile si les primitives générées ne s'étendent pas assez loin au-delà de l'arête de la région pour permettre une relimitation correcte pour la création de solide. Vous pouvez également utiliser cette option pour étendre des primitives créées en-dehors du segmenteur.
Pour étendre les primitives :

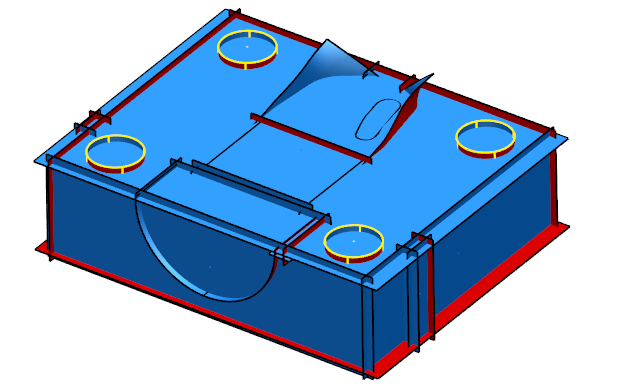

- Sélectionnez les primitives que vous voulez étendre. Par exemple :
Les primitives sélectionnées sont mises en surbrillance en jaune.

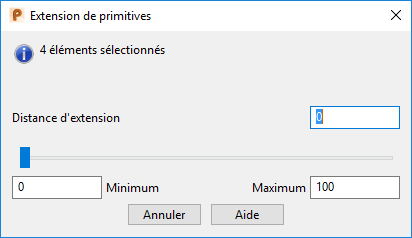

Conseil : Vous pouvez sélectionner et étendre plusieurs primitives de différents types en même temps. - Cliquez sur Edition > Limiter > Extension de primitive pour afficher la boite de dialogue Extension de primitives :
La boite de dialogue affiche le nombre d'éléments primitifs sélectionné qui peuvent être étendus. Si vous sélectionnez des éléments qui ne peuvent pas être étendus, PowerShape affiche un message d'erreur.
- Utilisez les cases Minimum et Maximum pour spécifier l'intervalle du curseur. Par défaut, les cases sont définies à 0 et 100 mm.
Remarque : Les unités sont spécifiées par les réglages de la page Unités et tolérances de la boite de dialogue d'options.
- Entrez une valeur de distance d'extension, ou utilisez le curseur pour spécifier la distance à laquelle les primitives sont étendues.

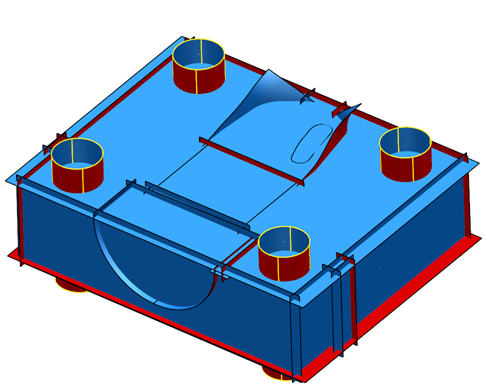

PowerShape met à jour le modèle pour afficher la nouvelle distance d'extension quand vous déplacez le curseur:
Remarque : PowerShape réinitialise la valeur de distance d'extension à 0 à chaque fois que vous ouvrez la boite de dialogue. - Cliquez sur Annuler pour fermer la boite de dialogue.
