Ajout d'un point sur une courbe

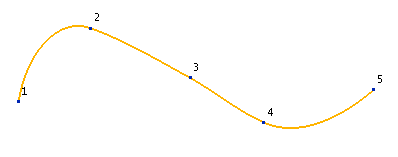

Pour ajouter un nouveau point à une courbe :

1. Cliquez sur Outils de courbe > Modifier > Ajouter.

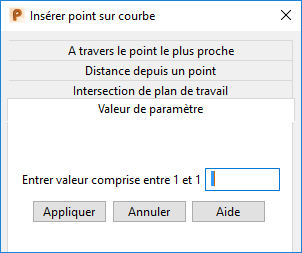

2. Utilisez la boite de dialogue Insérer point sur courbe pour insérer un nouveau point sur la courbe :



3. Sélectionnez un onglet pour spécifier la méthode pour l'ajout de point. Choisissez parmi les méthodes suivantes :

   Valeur de paramètre — pour insérer un point à une valeur de paramètre spécifique.

   Par exemple, pour ajouter un nouveau point à mi-chemin entre les points 1 et 2 :



   • Saisissez la valeur paramétrique de l'endroit où voulez que le nouveau point se trouve.

     Par exemple, saisissez une valeur de 1,5. Il s'agit de la valeur paramétrique à mi-chemin entre les points 1 et 2.

     Le nouveau point est ajouté à mi-chemin entre les points 1 et 2. Ce point est numéroté 2 et le point 2 est renuméroté en 3. Le point 2 devient le point sélectionné :



   • Si vous voulez ajouter un autre point à mi-chemin entre 3 et 4, vous devez entrer 3,5.

   A travers le point le plus proche — pour saisir un point sur la courbe la plus proche d'un point spécifié. Pour spécifier le point :

   • Entrez les coordonnées X Y Z, ou cliquez sur le bouton Position pour ouvrir la boite de dialogue Position, où vous pouvez utiliser des outils de saisie de position.

   Distance depuis un point — pour entrer un point sur la courbe à une distance spécifiée du point actuellement sélectionné. Si aucun point n'est sélectionné, alors le point 1 est utilisé.

   • Entrez la distance par rapport au point actuel où vous voulez que le nouveau point se trouve.

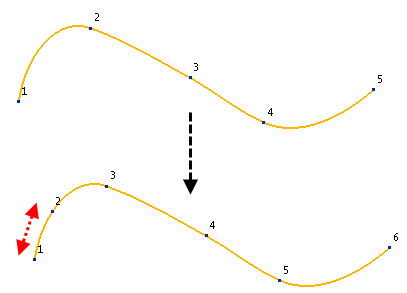

     Par exemple, pour ajouter un nouveau point à 10 unités par rapport au point 1, entrez la distance à 10 :



   Intersection de plan de travail — pour insérer un point où le plan principal d'un plan de travail croise un point.

   Par exemple, le plan YZ du plan de travail actif est affiché comme croisant la courbe au point 3:



   • Entrez une valeur de décalage pour spécifier le décalage à partir du plan de travail où vous voulez que le nouveau point se trouve sur la courbe. Le plan graphique se met à jour pour montrer la nouvelle valeur. Par exemple, entrez une valeur de décalage de 20. Un nouveau point est ajoutée où le plan YZ du plan de travail actif croise le point décalé :


4. Cliquez sur Appliquer pour insérer le nouveau point sur la courbe. Le nouveau point devient le point actuel.

   Les points renumérotés pour refléter le changement.

Remarque : Quand vous insérez des points dans des courbes B-spline, la forme peut en changer significativement.
