Créez une relation en faisant glisser un composant secondaire sur un composant principal pour afficher les points de liaison. Quand la liaison requise s’affiche, relâchez le composant secondaire pour créer la relation.
Par exemple :
- Sélectionnez le composant que vous voulez définir en tant que composant secondaire. Déplacez la souris sur le composant pour afficher les liaisons de plan et d'axe, indiquées par des flèches.
Remarque : Pour afficher les liaisons de point, cliquez à nouveau sur le composant et déplacez la souris sur le composant pour mettre en évidence les liaisons de point.

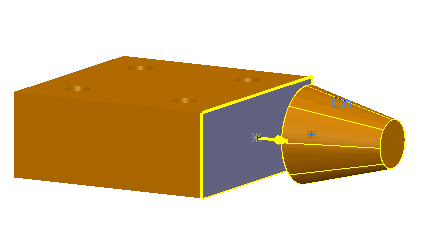

Dans cet exemple, la face supérieure est mise en surbrillance et une flèche indique une liaison plane :

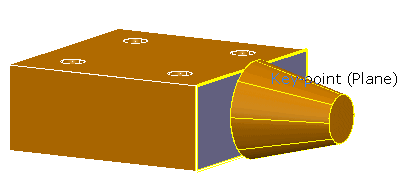

- Cliquez et déposez la liaison vers le composant principal. Les liaisons sur le composant principal sont affichées :
- Relâchez la liaison secondaire sur la liaison requise du composant principal :
Dans cet exemple, une relation plan/plan est créée entre le composant secondaire et le composant principal. La nouvelle relation est ajoutée à l’arborescence d’assemblage.
Si vous relâchez la souris loin du composant principal, aucune relation n’est créée et le composant secondaire revient à son orientation d’origine.
