Intersection utilisant un solide

Vous pouvez intersecter les éléments suivants avec un solide :

• Solides inactifs — après l'opération, le solide inactif n'existe plus.
• Surfaces — PowerShape transforme automatiquement la surface en un solide avant de l'intersecter avec le solide.
• Symboles — tous les solides et surfaces dans le symboles sont copiés et intersectés avec le solide.
  Remarque : Le symbole lui-même ne change pas et n'est pas non plus effacé. Si vous utilisez un symbole, la forme d'intersection du symbole n'est pas évolutive dans le solide.

Vous pouvez utiliser une intersection booléenne sur :

• Le solide actif.
• Un solide inactif présélectionné, quand le solide actif est masqué.

Pour intersecter avec le solide actif :

1. Cliquez sur Solide > Forme > Intersection pour afficher la boite de dialogue d'intersection booléenne :



   S'il y a un solide actif visible, il est automatiquement utilisé comme en sélection primaire. Si vous présélectionnez un solide inactif lorsque le solide actif est masqué, le solide inactif est utilisé comme Sélection primaire.

2. Sélectionnez un élément secondaire.

   Si nécessaire, cliquez sur Remplacer les éléments pour inverser la sélection primaire et la sélection secondaire.

3. Cliquez sur OK pour confirmer la sélection et fermer la boite de dialogue.

   Une icône de forme d'intersection représentant l'opération apparaît dans l'arborescence de forme du solide.

   Si le solide intersecté comporte des formes, elles sont ajoutées en sous-arborescence à côté de l'icône de forme d'intersection .

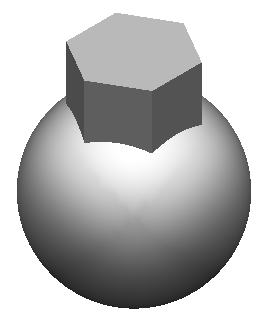

   Ci-dessous se trouve un exemple de deux solides intersectés :



   Dans cet exemple, le solide suivant est créé :
