Pendant l'enroulement, des nœuds dans le relief peuvent manquer les surfaces cibles s'il y a des brèches dans le modèle ou si le relief tombe au-delà des arêtes des surfaces. De tels nœuds sont retirés du relief et leurs arêtes sont relimitées. Ceci peut créer des trous et des arêtes ouvertes dans l'enroulement.

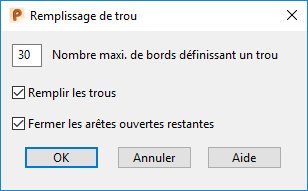

Utilisez la boite de dialogue Remplissage de trou pour définir les options pour le remplissage des trous causés par les brèches dans le modèle :
- Nombre maxi. de bords définissant un trou — Ceci défini un trou dans le relief. Les arêtes sont celles des triangles dans le relief.
- Remplir les trous — Remplit un trou avec des triangles s'il a moins d'arêtes que le nombre maximum.
PowerShape utilise une méthode simple pour le remplissage des trous. Pour des problèmes mineurs, ça devrait le faire. Dans quelques cas, il peut ne peut donner le résultat requis. Dans ces cas, vous pouvez :
- Corrigez les surfaces sous l'enroulement et créer l'enroulement à nouveau.
- Désactivez l'option Remplir les trous pour créer l'enroulement. Utiliser l'onglet (Outils de maillage) Gérer pour réparer le triangle et améliorer les résultats.

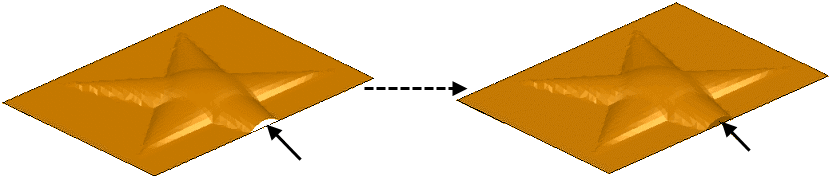

- Fermer les arêtes ouvertes restantes — Ferme toute brèche entre le modèle et la frontière du relief. Elles sont généralement causées par le relief qui dépasse de l'arête de la surface.
