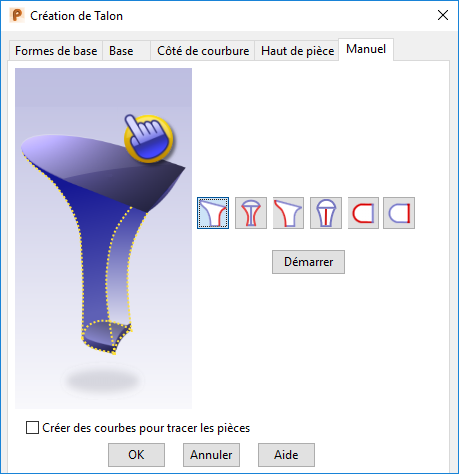

Boite de dialogue Création de talon - Manuel

Utilisez l'onglet Manuel pour éditer les courbes sur le talon.

Remarque : Si vous sélectionnez Base/Courbure latérale/Haut de pièce après avoir utiliser l'édition manuelle pour affiner la conception de talon, les changements faits au talon sont perdus.

1. Dans la boite de dialogue, sélectionnez le bouton qui représente la section à éditer. Le bouton sélectionné a un arrière-plan bleu.

   Côtés X — Sélectionnez cette option pour éditer les courbures latérales du talon dans la direction X. Quand vous cliquez sur Démarrer, la vue passe en vue de droite.

   Côtés Y — Sélectionnez cette option pour éditer les courbures latérales du talon dans la direction Y. Quand vous cliquez sur Démarrer, la vue passe en vue de derrière.

   Arrière X — Sélectionnez cette option pour éditer la courbe arrière du talon dans la direction X. Quand vous cliquez sur Démarrer, la vue passe en vue de droite.

   Avant X — Sélectionnez cette option pour éditer la courbe avant du talon dans la direction X. Quand vous cliquez sur Démarrer, la vue passe en vue de droite.

   Pièce supérieure arrière — Sélectionnez cette option pour éditer la courbe arrière de la pièce supérieure du talon. Quand vous cliquez sur Démarrer, la vue passe en vue de dessous.

   Pièce supérieure avant — Sélectionnez cette option pour éditer la courbe avant de la pièce supérieure du talon. Quand vous cliquez sur Démarrer, la vue passe en vue de dessous.

2. Cliquez sur Démarrer. L'édition de courbe est affichée en blanc avec les points de courbe en vert:



3. Editez la courbe de l'une des façons suivantes :
   • Pour changer la forme de la courbe, faites glisser un point de courbe vers une nouvelle position.
   • Pour ajouter un point de courbe, appuyez et maintenez la touche T et cliquez sur la courbe.
   • Pour retirer un point de courbe, appuyez et maintenez la touche T et cliquez sur le point.
4. Cliquez sur Terminer pour appliquer les changements au talon.
5. Editez d'autres courbes de talon de la même façon.
6. Sélectionnez Créer des courbes pour tracer les pièces pour créer des courbes le long des arêtes du talon. Utilisez ces courbes pour créer des pièces sur le talon, par exemple un protège-talon ou un effet de talon Louis sur l'avant du talon.
7. Cliquez sur OK pour enregistrer les changements.
