Utilisez l'option de profil de tournage pour créer des profils de tournage des modèles dans PowerShape. Ceci prend en charge la capacité de tournage dans PowerMill.
Pour créer un profil de tournage :

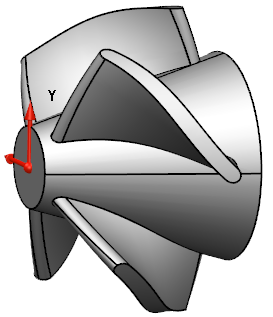

- Sélectionnez le modèle à partir duquel le profil de tournage sera créé, par exemple :
- Cliquez sur Filaire > A partir de la sélection > Profil de tournage.

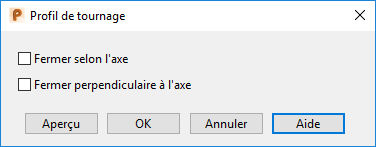

La boite de dialogue Profil de tournage s'affiche :

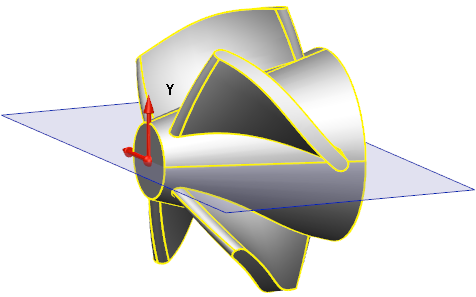

et le plan principal autour duquel le modèle sera tourné est affiché.
Dans cet exemple, le plan principal est Z.
Vous pouvez changer le plan principal autour duquel le modèle est tourné sur n'importe quel axe d'un plan de travail local ou global et prévisualiser plusieurs fois.

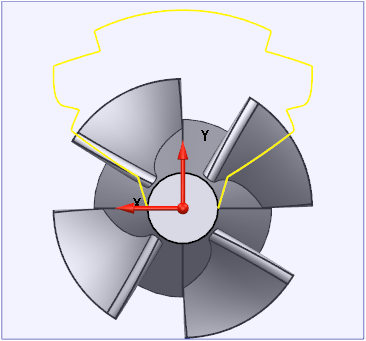

- Changez le plan principal sur X et cliquez sur Aperçu pour afficher un aperçu du profil de tournage :
La courbe de profil de tournage s'affiche en jaune.
- Si nécessaire, sélectionnez la façon dont le profil de tournage est fermé parmi les suivantes :
- Fermer le long de l'axe — pour fermer la courbe le long de l'axe du plan principal :
- Fermer perpendiculaire à l'axe — pour fermer la courbe perpendiculaire à l'axe du plan principal :
- Sélectionnez ces deux options pour fermer la courbe à la fois le long et perpendiculaire à l'axe :
- Fermer le long de l'axe — pour fermer la courbe le long de l'axe du plan principal :
- Cliquez sur OK pour accepter les changements et fermer la boite de dialogue, ou cliquez sur Annuler pour annuler les changements non-appliqués et fermer la boite de dialogue.
