Ajout sur le solide

Vous pouvez ajouter ce qui suit sur un solide :

• Solides inactifs — après l'opération, le solide inactif n'existe plus.
• Surfaces — PowerShape convertit la surface en un solide avant de l'ajouter au solide.
• Symboles — tous les solides et surfaces dans le symboles sont copiés et ajoutés sur le solide.
  Remarque : Le symbole n'est pas changé, ni effacé. Si vous utilisez un symbole, la forme ajoutée du symbole n'est pas évolutive dans le solide.

Vous pouvez utiliser une addition booléenne sur :

• Le solide actif.
• Un solide inactif présélectionné, quand le solide actif est masqué.

Pour ajouter des éléments à un solide :

1. Cliquez sur Solide > Forme > Addition pour afficher la boite de dialogue d'addition booléenne :



   S'il y a un solide actif visible, il est automatiquement utilisé comme en sélection primaire. Si vous présélectionnez un solide inactif lorsque le solide actif est masqué, le solide inactif est utilisé comme Sélection primaire.

2. Sélectionnez un élément secondaire.

   Si nécessaire, cliquez sur Remplacer les éléments pour inverser la sélection primaire et la sélection secondaire.

3. Cliquez sur OK pour confirmer la sélection et fermer la boite de dialogue.

   Une icône de forme d'addition représentant l'opération apparaît dans la fenêtre de l'arborescence.

   Si le solide additionné contient des formes, elles sont ajoutées en sous-arborescence à côté de l'icône de forme d'addition .

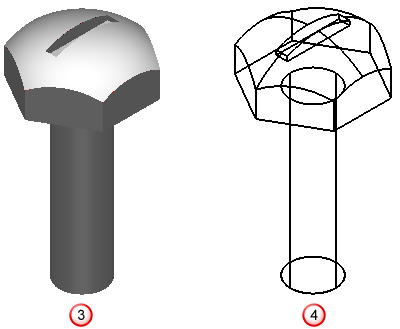

   Ci-dessous se trouve un exemple de solides intersectés, affiché ombré et filaire :

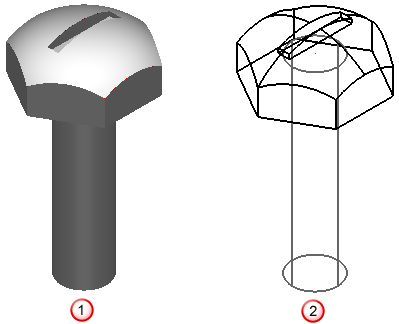

   Dans cet exemple, le solide suivant est créé :



   La vue ombrée ressemble à l'originale, mais dans la vue filaire vous pouvez voir que les deux solides différents ont été fusionnés en un seul solide.
