Utilisez la page Unités et tolérances de la boite de dialogue d'options pour définir les unités de longueur et d'angle et les tolérances par défaut pour le modèle actif.
- Cliquez sur Fichier > Options > Options d'application > Général > Unités et tolérances.
- Spécifiez les réglages d'unité et de tolérance en utilisant les options suivantes :
- Norme — Sélectionnez une norme pour le modèle actif, dans la liste déroulante. Vous pouvez sélectionner parmi les normes suivantes :
- ANSI
- BDC
- BSI
- DIN
- ISO
- JITS
- USDD.
Tous les modèles contiennent des informations standard. L'administrateur système configurer les valeurs par défaut pour chaque installation. Ceci contrôle la norme utilisée par tous les nouveaux modèles.
Pour changer les normes de dessin pour tous les modèles, voir Changement de la norme de dessin.
- Longueur — Sélectionnez les unités de longueur pour le modèle actif, dans la liste déroulante. Les options sont :
- mm (millimètres)
- pouces
- millièmes (0,001 pouce).
- Angle — Sélectionnez les unités d'angle pour le modèle actif, dans la liste déroulante. Les options sont :
- degrés
- minutes
- secondes
- radians.
- Volume — Sélectionnez les unités de volume pour le modèle actif, dans la liste déroulante. Les options sont :
- centilitres
- litres
- mm3
- cm3
- m3
- gallons (UK)
- gallons (US, liquide)
- gallons (US, sec)
- livres (UK, liquide)
- livres (US, liquide)
- pouce cubique.
- Tolérance générale — Entrez une valeur pour spécifier la tolérance par défaut. Cela affecte toutes les constructions qui n'ont pas de tolérance spécifique. Cette tolérance est également affichée dans la case de texte Tol sur la barre d'état.

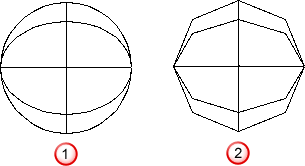

- Tolérance de dessin — Entrez une valeur pour spécifier la tolérance utilisée pour les éléments de dessin. Quand vous dessinez un élément, cette tolérance vous permet de changer le lissage du dessin quand il est dessiné.
Tolérance de dessin = 0,1
Tolérance de dessin = 10
Tolérances d'édition de région de relimitation
- Tolérance angulaire — Entrez une valeur pour spécifier la tolérance utilisée quand des surfaces sont relimitées.
Tolérances de discontinuité de surface

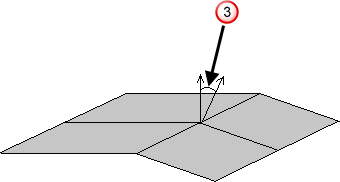

- Tolérance angulaire — Entrez une valeur pour spécifier la tolérance utilisée pour décider si une surface contient des discontinuités dans la direction normale. Cette tolérance est comparée à l'angle entre deux normales à un point sur une surface
.
Si l'angle est supérieur à la tolérance angulaire, alors la surface est discontinue en ce point.
- Afficher les différences entre les options utilisateur et modèle — Si sélectionné :
- Les options qui s'appliquent à tous les modèles sont affichées en italique.
- Les options qui ne s'appliquent qu'au modèle actuel sont affichées en police standard.
Si désélectionné, toutes les options sont affichées en police standard pour rendre la lecture plus facile.
