Création d'une courbe projetée

Vous pouvez créer des courbes composites en projetant plusieurs éléments filaires ou arêtes en surbrillance sur :

• des surfaces, des solides, des maillages et des composants.
• le plan principal.

Pour créer les courbes composites projetées :

1. Sélectionnez les éléments filaires, les arêtes mises en évidences et les éléments sur lesquels projeter. Si aucune surface, solide, maillage ou composant n'est sélectionné, les éléments filaires sont projetés sur le plan principal.



2. Cliquez sur Filaire > A partir de la sélection > Courbe projetée pour afficher la boite de dialogue Projection de courbe :



3. Utilisez la boite de dialogue pour choisir un des types de projection suivants et créer la courbe:

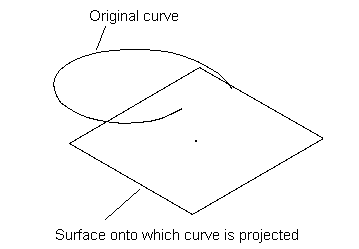

   Suivant l'axe principal — Cela projette le filaire le long de l'axe principal sur les éléments sélectionnés.





   Si aucune surface, solide ou composant n'est sélectionné, les éléments filaires sont projetés sur le plan principal.

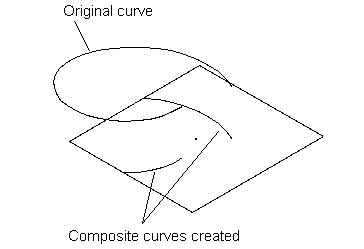

   A travers l'élément — (Valide uniquement quand des surfaces, des solides, des maillages ou des composants sont sélectionnés.) Cela projette le filaire à travers les éléments le long de l'axe principal. Une nouvelle courbe est créée sur chaque surface que le filaire touche.

   Suivant la normale de l'élément — (Valide uniquement quand des surfaces, des solides, des maillages ou des composants sont sélectionnés.) Cela projette le filaire sur les éléments sélectionnés le long des normales de surface.

4. Cliquez sur OK. Les courbes composites sont créées où les éléments filaires sont projetés.

   Les nouvelles courbes composites sont dépendantes des surfaces sous-jacentes si elles sont projetées sur les éléments.
