Soustraction d'un solide

Vous pouvez soustraire les éléments suivants d'un solide :

• Solides inactifs — après l'opération, le solide inactif n'existe plus.
• Surfaces — PowerShape convertir la surface en solide avant de le soustraire au solide actif.
• Symboles —tous les solides et surfaces dans le symbole sont copiés et soustraits du solide actif.
  Remarque : Le symbole lui-même n'est pas changé, ni effacé. Si vous utilisez un symbole, sa forme de soustraction n'est pas variable dans le solide.

Vous pouvez utiliser une soustraction booléenne sur :

• Le solide actif.
• Un solide inactif présélectionné, quand le solide actif est masqué.

Pour soustraire d'un solide :

1. Cliquez sur Solide > Forme > Soustraction pour afficher la boite de dialogue de soustraction booléenne :



   S'il y a un solide actif visible, il est automatiquement utilisé comme en sélection primaire. Si vous présélectionnez un solide inactif lorsque le solide actif est masqué, le solide inactif est utilisé comme Sélection primaire.

2. Sélectionnez un élément secondaire.

   Si nécessaire, cliquez sur Remplacer les éléments pour inverser la sélection primaire et la sélection secondaire.

3. Cliquez sur OK pour confirmer la sélection et fermer la boite de dialogue.

   Une icône de forme de soustraction représentant l'opération apparaît dans l'arborescence de forme de solide.

   Si le solide soustrait a des formes, elles sont ajoutées comme sous-arborescence à côté de l'icône de forme de soustraction .

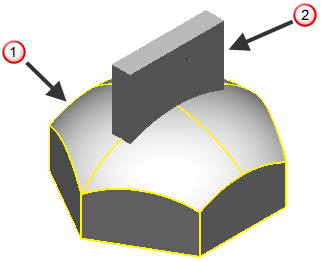

   Cet exemple montre un solide actif intersecté par un solide inactif :



   Dans cet exemple, le nouveau solide actif est donné ci-dessous :
