Paramètres par défaut du style ortho

Configure les paramètres par défaut de l’affichage de la tuyauterie avec lignes masquées et du trait d’axe du coude, ainsi que l’emplacement du décalage dans un dessin orthographique.

Méthode d’accès

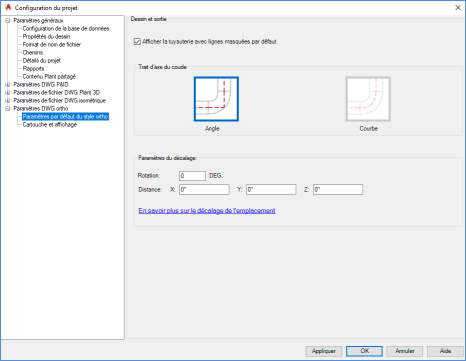

 Ruban : Cliquez sur l’onglet Début  groupe de fonctions Projet  Gestionnaire de projets  Configuration de projet  Nœud Paramètres DWG ortho

 Menu contextuel : Gestionnaire de projets Cliquez avec le bouton droit sur l’icône d’un projet Cliquez sur Propriétés.

 Entrée de commande :  projectsetup

Dessin et sortie

Afficher la tuyauterie avec lignes masquées par défaut

Affiche la tuyauterie avec lignes masquées par défaut. Vous pouvez modifier ce paramètre pour un dessin donné à l’aide de l’onglet contextuel du ruban Éditeur ortho.

Trait d'axe du coude

Remarque : Il s'agit d'un paramètre à l'échelle du projet. Vous ne pouvez pas modifier l’affichage d’un trait d’axe du coude pour chaque dessin de la même façon que vous le feriez pour l’affichage des lignes masquées.

• Angle. Affiche par défaut le trait d’axe du coude en angle.
• Courbe. Affiche le trait d’axe du coude sous forme de courbe.

Emplacement du décalage

• Rotation. Fait pivoter les objets dans le dessin orthographique.
• Distance. Ajoute des valeurs X, Y et Z aux objets dans le dessin ortho.
